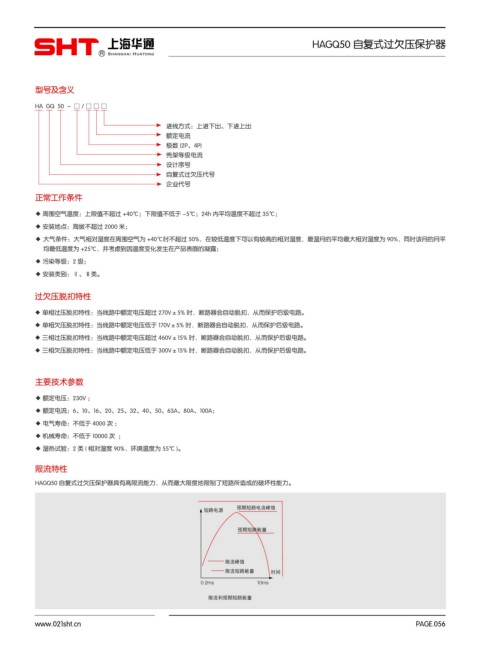

HAGQ50 自复式过欠压保护器
R

型号及含义

HA GQ 50 - □ / □ □ □

进线方式：上进下出、下进上出
额定电流
极数 (2P、4P)
壳架等级电流
设计序号
自复式过欠压代号
企业代号
正常工作条件

◆ 周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
◆ 安装地点：海拔不超过 2000 米；
◆ 大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的月平
均最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
◆ 污染等级：2 级；
◆ 安装类别：Ⅱ、Ⅲ类。

过欠压脱扣特性

◆ 单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。

主要技术参数
◆ 额定电压：230V ；
◆ 额定电流：6、10、16、20、25、32、40、50、63A、80A、100A；
◆ 电气寿命：不低于 4000 次 ；
◆ 机械寿命：不低于 10000 次 ；
◆ 湿热试验：2 类 ( 相对湿度 90%，环境温度为 55℃ )。

限流特性
HAGQ50 自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ᮔయᆀᡸႂึࢎϘ
ᆀᡸႂຸ

ᮔయᆀᡸᑞ᧙

ᬌึࢎϘ
ᬌึᆀᡸᑞ᧙ ௐᫍ
NT NT
ᬌึ֖ᮔయᆀᡸᑞ᧙
