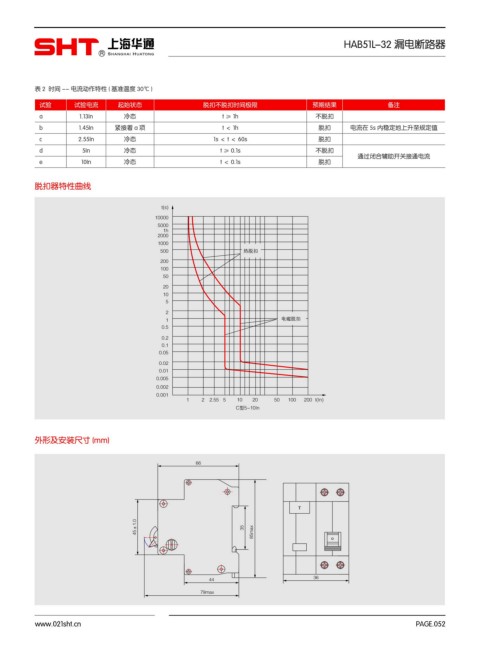

HAB51L-32 漏电断路器
R

表 2 时间 -- 电流动作特性 ( 基准温度 30℃ )

试验 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注
a 1.13In 冷态 t≥1h 不脱扣
b 1.45In 紧接着 a 项 t＜1h 脱扣 电流在 5s 内稳定地上升至规定值
c 2.55In 冷态 1s＜t＜60s 脱扣
d 5In 冷态 t ≥ 0.1s 不脱扣
通过闭合辅助开关接通电流
e 10In 冷态 t ＜ 0.1s 脱扣

脱扣器特性曲线

U T

I

☙㙝ត

⩡ⷭ㙝ត

* *O
$ಷ _ *O

外形及安装尺寸 (mm)

d NBY

NBY
