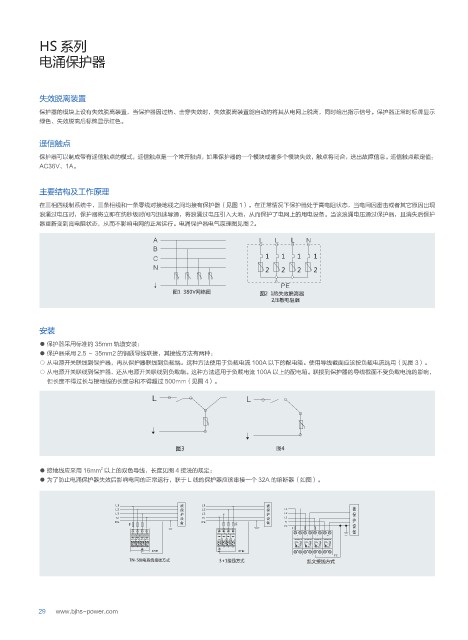

HS 系列
电涌保护器
失效脱离装置
保护器的模块上设有失效脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示
绿色、失效脱离后标牌显示红色。
遥信触点
保护器可以制成带有遥信触点的模式，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息。遥信触点额定值：
AC36V、1A。
主要结构及工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均接有保护器（见图 1）。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现
浪涌过电压时，保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器，且消失后保护
器重新变到高电阻状态，从而不影响电网的正常运行。电涌保护器电气原理图见图 2。
安装
● 保护器采用标准的 35mm 轨道安装；
● 保护器采用 2.5 ～ 35mm2 的铜质导线联接，其接线方法有两种：
○ 从电源开关联线到保护器，再从保护器联线到负载端。这种方法使用于负载电流 100A 以下的配电箱。使用导线截面应该按负载电流选用（见图 3）。
○ 从电源开关联线到保护器，还从电源开关联线到负载端。这种方法适用于负载电流 100A 以上的配电箱。联接到保护器的导线截面不受负载电流的影响，
但长度不得过长与接地线的长度总和不得超过 500mm（见图 4）。
2
● 接地线应采用 16mm 以上的双色导线，长度见图 4 接法的规定；
● 为了防止电涌保护器失效后影响电网的正常运行，联于 L 线的保护器应该串接一个 32A 的熔断器（如图）。
