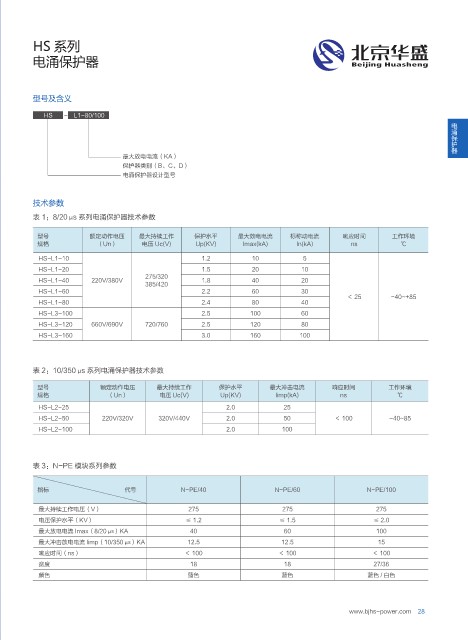

HS 系列
电涌保护器

型号及含义

HS - L1-80/100
电涌保护器

最大放电电流（KA）
保护器类别（B、C、D）
电涌保护器设计型号

技术参数
表 1：8/20μs 系列电涌保护器技术参数

型号 额定动作电压 最大持续工作 保护水平 最大效电电流 标称动电流 响应时间 工作环境
规格 （Un） 电压 Uc(V) Up(KV) Imax(kA) In(kA) ns ℃
HS-L1-10 1.2 10 5
HS-L1-20 1.5 20 10
275/320
HS-L1-40 220V/380V 1.8 40 20
385/420
HS-L1-60 2.2 60 30
＜ 25 -40~+85
HS-L1-80 2.4 80 40
HS-L3-100 2.5 100 60
HS-L3-120 660V/690V 720/760 2.5 120 80
HS-L3-160 3.0 160 100

表 2：10/350μs 系列电涌保护器技术参数

型号 额定动作电压 最大持续工作 保护水平 最大冲击电流 响应时间 工作环境
规格 （Un） 电压 Uc(V) Up(KV) Iimp(kA) ns ℃
HS-L2-25 2.0 25
HS-L2-50 220V/320V 320V/440V 2.0 50 ＜ 100 -40~85
HS-L2-100 2.0 100

表 3：N-PE 模块系列参数

指标 代号 N-PE/40 N-PE/60 N-PE/100

最大持续工作电压（V） 275 275 275
电压保护水平（KV） ≤ 1.2 ≤ 1.5 ≤ 2.0
最大放电电流 Imax（8/20μ s）KA 40 60 100
最大冲击放电电流 Iimp（10/350μ s）KA 12.5 12.5 15
响应时间（ns） ＜ 100 ＜ 100 ＜ 100
宽度 18 18 27/36
颜色 蓝色 蓝色 蓝色 / 白色

www.bjhs-power.com 28
