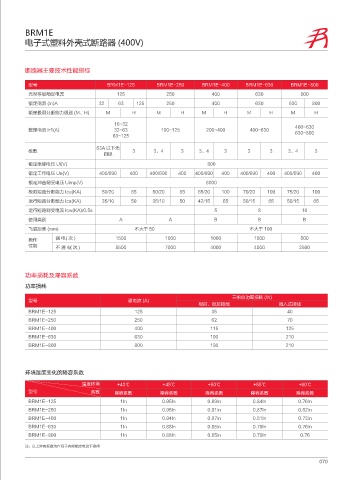

BRM1E
电子式塑料外壳式断路器 (400V)

断路器主要技术性能指标

型号 BRM1E-125 BRM1E-250 BRM1E-400 BRM1E-630 BRM1E-800
壳架等级额定电流 125 250 400 630 800
额定电流 (In)A 32 63 125 250 400 630 630 800
额定极限分断能力级别 (M、H) M H M H M H M H M H

16~32
整定电流 Ir1(A) 32~63 100~125 200~400 400~630 400~630
630~800
63~125
63A 以下无
极数 3 3、4 3 3、4 3 3 3 3、4 3
四极
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压 Uimp(V) 8000
极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流 Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离 (mm) 不大于 50 不大于 100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500

功率损耗及降容系数

功率损耗
三相总功率损耗 (W)
型号 通电流 (A)
板前、板后接线 插入式接线
BRM1E-125 125 35 40
BRM1E-250 250 62 70
BRM1E-400 400 115 125
BRM1E-630 630 190 210
BRM1E-800 800 190 210

环境温度变化的降容系数
温度环境 +40℃ +45℃ +50℃ +55℃ +60℃
型号 系数 降容系数 降容系数 降容系数 降容系数 降容系数
BRM1E-125 1In 0.95In 0.89In 0.84In 0.76In
BRM1E-250 1In 0.96In 0.91In 0.87In 0.82In
BRM1E-400 1In 0.94In 0.87In 0.81In 0.73In
BRM1E-630 1In 0.88In 0.85In 0.79In 0.76In
BRM1E-800 1In 0.88In 0.85In 0.79In 0.76

注：以上降容系数均在同于壳架额定电流下测得
070
