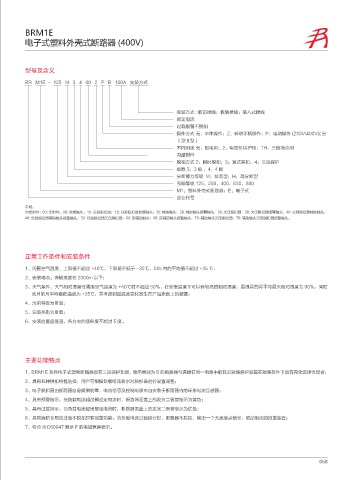

BRM1E
电子式塑料外壳式断路器 (400V)

型号及含义

BR M1E - 125 M 3 4 00 2 P B 100A 安装方式

安装方式 : 板前接线；板后接线；插入式接线
额定电流
过载报警不脱扣
操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分
Ⅰ型Ⅱ型 )
不同用途 无：配电用；2：电动机保护用；TH：三防场合用
内部附件
脱扣方式 2：瞬时脱扣；3：复式脱扣；4：三段保护
极数 3：3 极 ；4：4 极
分断能力等级 M：较高型；H：高分断型
壳架等级 125、250、400、630、800
M1：塑料外壳式断路器；E：电子式
企业代号
说明：
内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头；28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣器报警触头；40: 分励脱扣器辅助触头；
48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；68: 双辅助触头报警触头；70: 辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头。

正常工作条件和安装条件

1、周围空气温度：上限值不超过 +40℃，下限值不低于 -35℃，24h 内的平均值不超过 +35 ℃；
2、安装地点：海拔高度在 2000m 以下；
3、大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90％，同时
该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
4、污染等级为Ⅲ级；
5、安装类别为Ⅲ级；
6、安装位置应垂直，各方向的倾斜度不超过 5 度。

主要功能特点

1、BRM1E 系列电子式塑壳断路器具有三段保护功能，使用类别为 B 的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合；
2、具有五种脱扣特性选择：用户可根据负载电流要求对脱扣器进行设置调整；
3、电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器；
4、具有预警指示：当负载电流超过预设定电流时，断路器面盖上的发光二极管指示为黄色；
5、具有过载指示：当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色；
6、具有消防专用的过载不脱扣只有报警功能：当负载电流过载运行时，断路器不脱扣，输出一个无源接点信号，驱动相应的报警装置；
7、符合 IEC60947 附录 F 的电磁兼容要求。

068
