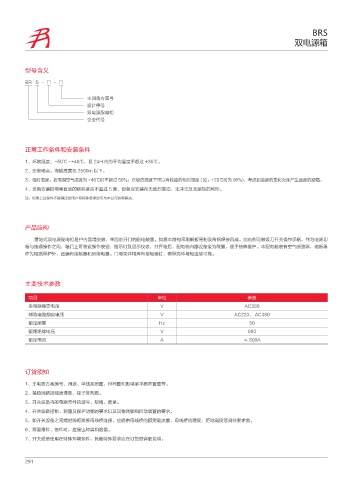

BRS
双电源箱

型号含义

BR S - □ - □

主回路方案号
设计序号
双电源配电柜
企业代号

正常工作条件和安装条件

1、环境温度：-50℃ ~+40℃，且 24H 内的平均温度不超过 +36℃。
2、安装地点：海拔高度在 2500m 以下。
3、相对湿度：在周围空气湿度为 +40℃时不超过 50%；在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为 90%)，考虑到温度的变化允许产生适度的凝霜。
4、设备安装时与垂直面的倾斜度应不超过 5 度，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

产品结构

落地式双电源配电柜是户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切
断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器
作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

主要技术参数

项目 单位 参数
主电路额定电压 V AC380
辅助电路额定电压 V AC220、 AC380
额定频率 Hz 50
额定绝缘电压 V 660
额定电流 A ≤ 800A

订货须知
1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2、辅助回路接线原理图、端子排列图。
3、开关设备内的电器元件的型号、规格、数量。
4、开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5、如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。
6、需要附件、备件时，应提出种类和数量。
7、开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。

291
