GCS
低压抽出式开关柜

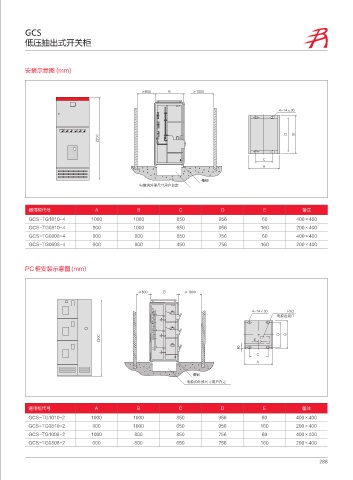

安装示意图 (mm)

Ō # Ō

f

% #

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400

PC柜安装示意图(mm)

Ō # Ō

f '9(
⩡㐲ܦ㏫ए

% #
&

$
"
Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E 备注
GCS-TG1010-2 1000 1000 850 956 60 400×400
GCS-TG0810-2 800 1000 650 956 160 200×400
GCS-TG1008-2 1000 800 850 756 60 400×400
GCS-TG0808-2 600 800 650 756 160 200×400

288
