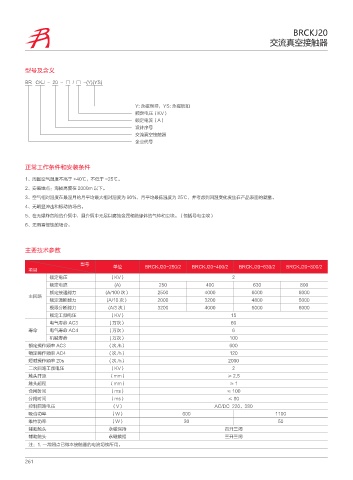

BRCKJ20
交流真空接触器

型号及含义

BR CKJ - 20 - □ / □ -(Y)(YS)

Y: 永磁保持，YS: 永磁锁扣
额定电压（KV）
额定电流（A）
设计序号
交流真空接触器
企业代号

正常工作条件和安装条件

1、周围空气温度不高于 +40℃，不低于 -25℃。
2、安装地点：海拔高度在 2000m 以下。
3、空气相对湿度在最湿月的月平均最大相对湿度为 90%，月平均最低温度为 25℃，并考虑到回温变化发生在产品表面的凝露。
4、无明显冲击和振动的场合。
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和绝缘体的气体和尘埃。（包括导电尘埃）
6、无雨雪侵蚀的场合。

主要技术参数

型号
项目 单位 BRCKJ20-250/2 BRCKJ20-400/2 BRCKJ20-630/2 BRCKJ20-800/2
额定电压 （KV） 2
额定电流 (A) 250 400 630 800
额定接通能力 (A/100 次） 2500 4000 6000 6000
主回路
额定通断能力 (A/10 次） 2000 3200 4800 5000
极限分断能力 (A/3 次） 3200 4000 6000 6000
额定工频电压 （KV） 15
电气寿命 AC3 ( 万次） 60
寿命 电气寿命 AC4 ( 万次） 6
机械寿命 ( 万次） 100
额定操作频率 AC3 ( 次 /h） 600
额定操作频率 AC4 ( 次 /h） 120
短时操作频率 20s ( 次 /h） 2000
二次回路工频电压 （KV） 2
触头开距 （mm） ≥ 2.5
触头超程 （mm） ≥1
合闸时间 （ms） ≤ 100
分闸时间 （ms） ≤ 80
控制回路电压 （V） AC/DC 220、380
吸合功率 （W） 600 1100
维持功率 （W） 30 50
辅助触头 永磁保持 四开三闭
辅助触头 永磁锁扣 三开三闭
注：1. 一常闭点已做本接触器的电流切换所用。
