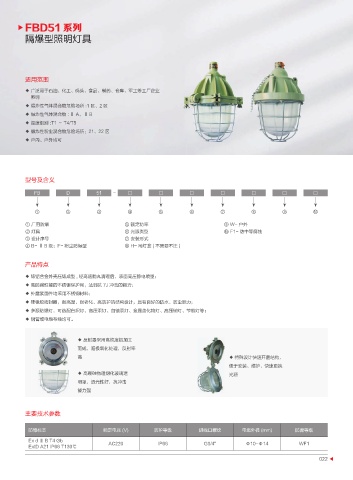

FBD51 系列
隔爆型照明灯具

适用范围
◆ 广泛用于石油、化工、码头、食品、制药、仓库、军工等工厂企业
照明
◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B
◆ 温度组别 :T1 ～ T4/T5
◆ 爆炸性粉尘混合物危险场所：21、22 区
◆ 户内、户外均可

型号及含义

FB D 51 - □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① 厂用防爆 ⑤ 额定功率 ⑨ W- 户外
② 灯具 ⑥ 光源类型 ⑩ F1- 防中等腐蚀
③ 设计序号 ⑦ 安装形式
④ B- Ⅱ B 级；F- 粉尘防爆型 ⑧ H- 吊灯盒 ( 不需要不注 )

产品特点

◆ 铸铝合金外壳压铸成型 , 经高速抛丸清理后，表面高压静电喷塑；
◆ 高防腐性能的不锈钢保护网，达到抗 7J 冲击的能力；
◆ 外露紧固件均采用不锈钢材料；
◆ 硅橡胶密封圈，耐高温、耐老化、高防护的结构设计，具有良好的防水、防尘能力；
◆ 多源防爆灯，可选配白炽灯、高压汞灯、自镇汞灯、金属卤化物灯、高压钠灯、节能灯等；
◆ 钢管或电缆布线均可。

◆ 反射器采用高纯度铝加工
而成，阳极氧化处理，反射率
高 ◆ 特殊设计快速开盖结构，
便于安装、维护，快速更换
◆ 高硼硅物理钢化玻璃透 光源
明罩，透光性好，抗冲击
能力强

主要技术参数

防爆标志 额定电压 (V) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Ex d Ⅱ B T4 Gb AC220 IP66 G3/4'' Φ10-Φ14 WF1
ExtD A21 IP66 T130℃

022
