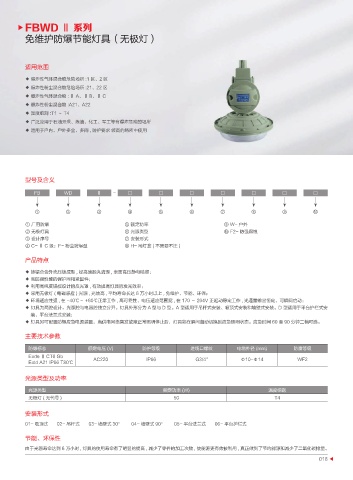

FBWD Ⅱ 系列
免维护防爆节能灯具（无极灯）

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性粉尘混合物危险场所 :21、22 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 爆炸性粉尘混合物 :A21、A22
◆ 温度组别 :T1 ～ T4
◆ 广泛应用于石油开采、炼油、化工、军工等有爆炸危险的场所
◆ 适用于户内、户外多尘、多雨 , 防护要求 较高的场所中使用

型号及含义

FB WD Ⅱ - □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① 厂用防爆 ⑤ 额定功率 ⑨ W- 户外
② 无极灯具 ⑥ 光源类型 ⑩ F2- 防强腐蚀
③ 设计序号 ⑦ 安装形式
④ C- Ⅱ C 级；F- 粉尘防爆型 ⑧ H- 吊灯盒 ( 不需要不注 )

产品特点

◆ 铸铝合金外壳压铸成型 , 经高速抛丸清理 , 表面高压静电喷塑；
◆ 高防腐性能的保护网和紧固件；
◆ 利用高纯度铝板设计的反光罩 , 有效提高灯具的发光效率；
◆ 采用无极灯 ( 电磁感应 ) 光源 , 光效高 , 平均寿命长达 6 万小时以上 , 免维护、节能、环保；
◆ 环境适应性强 , 在 -40℃～ +60℃正常工作 , 高可靠性、电压适应范围宽 , 在 170 ～ 264V 正起动稳定工作 , 光通量输出恒定、可瞬间启动；
◆ 灯具为两腔设计，光源腔与电器腔独立分开。灯具外形分为 A 型与 D 型。A 型适用于吊杆式安装、吸顶式安装和墙壁式安装。D 型适用于平台护栏式安
装、平台法兰式安装；
◆ 灯具另可配置防爆应急电源装置，当供电网络突发故障正常照明停止后，灯具能在瞬间自动切换到应急照明状态。应急时间 60 至 90 分钟二档可选。

主要技术参数

防爆标志 额定电压 (V) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Exde Ⅱ CT6 Gb AC220 IP66 G3/4'' Φ10-Φ14 WF2
Extd A21 IP66 T80℃

光源类型及功率

光源类型 额定功率 (W) 温度组别
无极灯 ( 无代号 ) 50 T4

安装形式

01- 吸顶式 02- 吊杆式 03- 墙壁式 30° 04- 墙壁式 90° 05- 平台法兰式 06- 平台护栏式

节能、环保性
由于光源寿命达到 6 万小时 , 灯具的使用寿命有了明显的提高 , 减少了零件的加工次数 , 使能源更有效被利用 , 真正做到了节约能源和减少了二氧化碳排量。
018
