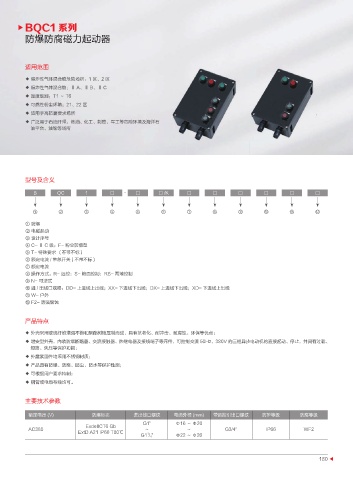

BQC1 系列
防爆防腐磁力起动器

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 适用于高防腐要求场所
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

B QC 1 □ - □ □ /K □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫
① 防爆
② 电磁起动
③ 设计序号
④ C- Ⅱ C 级；F- 粉尘防爆型
⑤ T- 特殊要求 （不带不标）
⑥ 额定电流 / 带总开关 ( 不带不标 )
⑦ 额定电流
⑧ 操作方式：R- 远控；S- 箱面控制；RS- 两地控制
⑨ N- 可逆式
⑩ 进 / 出线口规格：DD- 上进线上出线；XX- 下进线下出线；DX- 上进线下出线；XD- 下进线上出线
⑪ W- 户外
⑫ F2- 防强腐蚀

产品特点

◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有抗老化、耐冲击、耐腐蚀、环保等优点；
◆ 增安型外壳，内装防爆断路器、交流接触器、热继电器及接线端子等元件，可控制交流 50Hz、380V 的三相异步电动机的直接起动、停止，并具有过载、
短路、失压等保护功能；
◆ 外露紧固件均采用不锈钢材质；
◆ 产品具有防爆、防腐、防尘、防水等保护性能；
◆ 可根据用户要求特制；
◆ 钢管或电缆布线均可。

主要技术参数

额定电压 (V) 防爆标志 进出线口螺纹 电缆外径 (mm) 带远控引出口螺纹 防护等级 防腐等级
G1" Φ16 ～ Φ20
ExdeIICT6 Gb
AC380 ～ ～ G3/4" IP66 WF2
ExtD A21 IP66 T80℃ 1
G1 / 4 " Φ22 ～ Φ26

180
