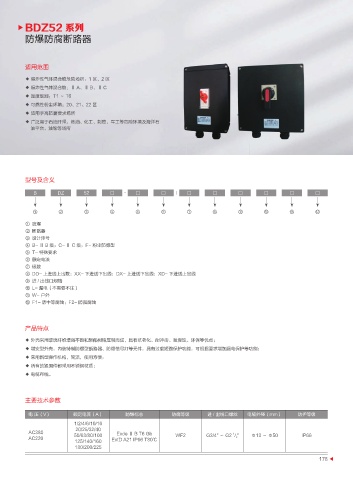

Page 189 - 辽宁环盛电器有限公司

BDZ52 系列
防爆防腐断路器

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：20、21、22 区
◆ 适用于高防腐要求场所
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

B DZ 52 □ - □ □ / □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫
① 防爆
② 断路器
③ 设计序号
④ B- Ⅱ B 级；C- Ⅱ C 级；F- 粉尘防爆型
⑤ T- 特殊要求
⑥ 额定电流
⑦ 极数
⑧ DD- 上进线上出数；XX- 下进线下出线；DX- 上进线下出线；XD- 下进线上出线
⑨ 进 / 出线口规格
⑩ L- 漏电（不需要不注）
⑪ W- 户外
⑫ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有抗老化、耐冲击、耐腐蚀、环保等优点；
◆ 增安型外壳，内装特制防爆型断路器、防爆信号灯等元件，具有过载短路保护功能，可根据要求增加漏电保护等功能；
◆ 采用新型操作机构，简洁，使用方便；
◆ 所有的紧固件都采用不锈钢材质；
◆ 电缆布线。

主要技术参数

电 压（V） 额定电流（A） 防爆标志 防腐等级 进 / 出线口螺纹 电缆外径（mm） 防护等级
1/2/4/6/10/16
20/25/32/40
AC380 50/63/80/100 Exde Ⅱ B T6 Gb WF2 G3/4" ～ G2 / 2 " Φ13 ～ Φ50 IP66
1
AC220 ExtD A21 IP66 T80℃
125/140/160
180/200/225
