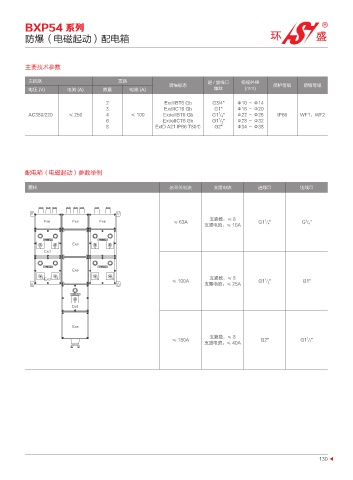

BXP54 系列
防爆（电磁起动）配电箱
主要技术参数
主回路 支路 进 / 出线口 电缆外径
防爆标志 防护等级 防腐等级
电压 (V) 电流 (A) 数量 电流 (A) 螺纹 (mm)
2 ExdIIBT6 Gb G3/4" Φ10 ～ Φ14
3 ExdIICT6 Gb G1" Φ16 ～ Φ20
1
AC380/220 ≤ 250 4 ≤ 100 ExdeIIBT6 Gb G1 / 4 " Φ22 ～ Φ26 IP66 WF1，WF2
1
6 ExdeIICT6 Gb G1 / 2 " Φ28 ～ Φ32
8 ExtD A21 IP66 T80℃ G2" Φ34 ～ Φ38
配电箱（电磁起动）参数举例
图样 总开关电流 支路电流 进线口 出线口
支路数：≤ 8
&YF &YF &YF ≤ 63A G1 / 4 " G / 4 "
1
3
支路电流：≤ 16A
ћ⾷ᑜ⭫ᔶⴌ ћ⾷ᑜ⭫ᔶⴌ
&YF
&YE
ћ⾷ᑜ⭫ᔶⴌ ћ⾷ᑜ⭫ᔶⴌ
&YF
&YE ≤ 100A 支路数：≤ 8 G1 / 2 " G1"
1
支路电流：≤ 25A
ћ⾷ᑜ⭫ᔶⴌ
&YE
&YF
支路数：≤ 8 1
≤ 180A G2" G1 / 4 "
支路电流：≤ 40A
130
