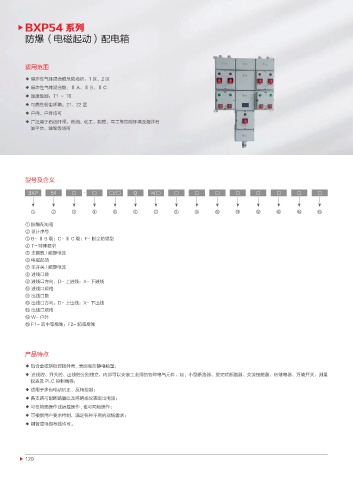

BXP54 系列
防爆（电磁起动）配电箱

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

BXP 54 □ - □ □/□ Q K/ □ □ □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮
① 防爆配电箱
② 设计序号
③ B- Ⅱ B 级；C- Ⅱ C 级；F- 粉尘防爆型
④ T- 特殊要求
⑤ 支路数 / 额定电流
⑥ 电磁起动
⑦ 主开关 / 额定电流
⑧ 进线口数
⑨ 进线口方向：D- 上进线；X- 下进线
⑩ 进线口规格
⑪ 出线口数
⑫ 出线口方向：D- 上出线；X- 下出线
⑬ 出线口规格
⑭ W- 户外
⑮ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点
◆ 铝合金或钢板焊接外壳 , 表面高压静电喷塑；
◆ 进线腔、开关腔、出线腔分别独立，内部可以安装工业用的各种电气元件，如：小型断路器、塑壳式断路器、交流接触器、热继电器、万能开关、测量
仪表及 PLC 控制器等；
◆ 适用于多台电动机正、反转控制；
◆ 各支路可配断路器以及照明或仪表配出电源；
◆ 可在箱面操作或远控操作 , 也可两地操作；
◆ 可根据用户要求特制，满足各种不同的现场需求；
◆ 钢管或电缆布线均可。
