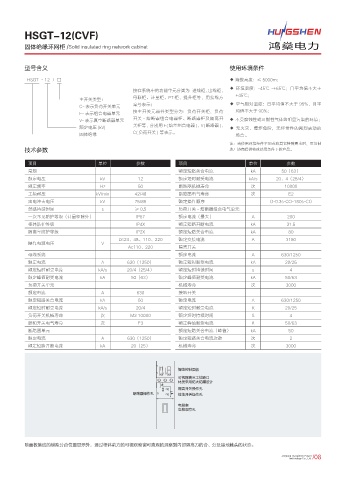

HSGT-12(CVF)

固体绝缘环网柜 /Solid insulated ring network cabinet

型号含义 使用环境条件
HSGT - 12 / □ ◆ 海拔高度：≤ 5000m；
◆ 环境温度：-45℃ ~+65℃；日平均值不大于
按在系统中的功能单元分类为：进线柜、出线柜、
+45℃；
主开关类型 : 母联柜、计量柜、PT 柜、提升柜等，用接线方
C- 表示负荷开关单元 案号表示； ◆ 空气相对温度：日平均值不大于 95%，月平
F- 表示组合电器单元 按主开关元器件类型分为：负荷开关柜，负荷 均值不大于 90%；
V- 表示真空断路器单元 开关 - 熔断器组合电器柜、断路器柜及隔离开 ◆ 不受腐蚀性或可燃性气体等明显污染的环境；
额定电压 (kV) 关柜等，分别用 F( 熔丝组合电器 )、V( 断路器 )、 ◆ 无火灾、爆炸危险，无经常性的剧烈震动的
固体绝缘 C( 负荷开关 ) 等表示。 场合。
注：当使用环境条件不同或有其它特殊要求时，可与制
技术参数 造厂协商提供特殊使用条件下的产品。
项目 单位 参数 项目 单位 参数
常规 额定短路关合电流 kA 50（63）
额定电压 kV 12 额定短时耐受电流 kA/s 20、4（25/4）
额定频率 Hz 50 断路器机械寿命 次 10000
工频耐压 kV/min 42/48 断路器电气寿命 次 E2
雷电冲击电压 kV 75/85 额定操作顺序 O-0.3s-CO-180s-CO
然弧持续时间 s ≥ 0.5 负荷开关 - 熔断器组合电气单元
一次不见防护等级（计量柜除外） IP67 额定电流（最大） A 200
柜体防护等级 IP4X 额定短路开断电流 kA 31.5
隔离室防护等级 IP2X 额定短路关合电流 kA 80
Dc24、48、110、220 额定交接电流 A 3150
操作电源电压 V
Ac110、220 隔离开关
母线系统 额定电流 A 630/1250
额定电流 A 630（1250） 额定短时耐受电流 kA 20/25
额定短时耐受电流 kA/s 20/4（25/4） 额定短时持续时间 s 4
额定峰值耐受电流 kA 50（63） 额定峰值耐受电流 kA 50/63
负荷开关单元 机械寿命 次 3000
额定电流 A 630 接地开关
额定短路关合电流 kA 50 额定电流 A 630/1250
额定短时耐受电流 kA/s 20/4 额定短时耐受电流 K 20/25
负荷开关机械寿命 次 M2 10000 额定短时持续时间 S 4
股和开关电气寿命 次 E3 额定峰值耐受电流 K 50/63
断路器单元 额定短路关合电流（峰值） kA 50
额定电流 A 630（1250） 额定短路关合电流次数 次 2
额定短路开断电流 kA 20（25） 机械寿命 次 3000

޴ਈݏӲவߡ
Օંஜख़ІٗѹލՍ
ߕૅ୊ऀஅࢮஅࣇગઋ
ஜख़ڐҼݱҁ؀
ލ૨֘ݱҁ؀ ݎ֪ڐҼݱҁ؀
ऄ৘؜
ऄ৘઀ب؀

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔离刀的合、分及接地触头的状态。
