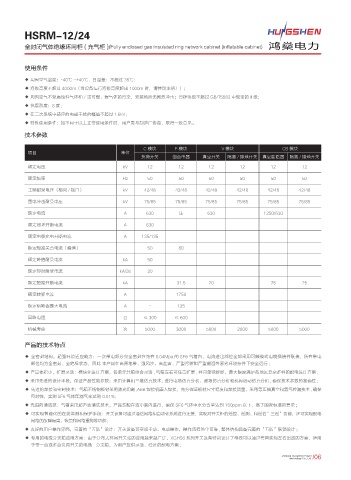

HSRM-12/24

全封闭气体绝缘环网柜 ( 充气柜 )/Fully enclosed gas insulated ring network cabinet (inflatable cabinet)

使用条件
◆ 周围空气温度：-40℃ ~+40℃，日温差：不超过 35℃；
◆ 海拔高度不超过 4000m（当设备运行海拔高度超出 1000m 时，请特别注明！）；
◆ 周围空气不受腐蚀性气体和／或可燃、爆气体的污染，安装场所无剧烈冲击；污秽等级不超过 GB/T5582 中规定的Ⅲ级；
◆ 抗震烈度：8 度；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV；
◆ 特殊使用条件：如不同于以上正常使用条件时，用户需与制造厂协商，取得一致意见。
技术参数

C 模块 F 模块 V 模块 CB 模块
项目 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关
额定电压 kV 12 12 12 12 12 12

额定频率 Hz 50 50 50 50 50 50
工频耐受电压（相间 / 端口） kV 42/48 42/48 42/48 42/48 42/48 42/48

雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 630 1250/630

额定闭环开断电流 A 630
额定电缆充电开断电流 A 135/135

额定短路关合电流（峰值） 50 80
额定峰值耐受电流 kA 50

额定短时耐受电流 kA/3s 20
额定短路开断电流 kA 31.5 20 25 25

额定转移电流 A 1750
额定熔断器最大电流 A - 125

回路电阻 Ω ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000

产品的技术特点

◆ 全密封结构，超强环境适应能力：一次带电部分完全密封在充有 0.04Mpa 的 SF6 气箱内，电流进出部位全部采用可触摸式电缆插接件联接，所有带电
部位均为全密封、全绝缘状态，因此 本产品在高原地带、强风沙、高盐雾、严重污秽和严重潮湿等恶劣环境条件下安全运行 ;
◆ 产品体积小，扩展灵活：模块化设计方案，各单元共箱组合灵活 , 气箱左右可任意扩展 , 并可单独拆卸，最大限度满足各地区复杂多样的配电设计方案 ;
◆ 采用先进的设计手段，保证产品性能参数：采用计算机三维仿真技术 , 进行电场仿真分析、磁场仿真分析和机构运动仿真分析 , 确保技术参数的准确性 ;
◆ 先进的焊接和密封技术：气箱不锈钢板材采用激光切割 ,ABB 焊接机器人焊接，充分保证板材尺寸精度和焊接质量，采用等压抽真空和氦气检漏技术 , 确保
密封性，实测 SF6 气体年漏气率达到 0.01%;
◆ 先进的清洁技：气箱采用超声波清洗技术，产品装配在洁净室内进行，确保 SF6 气体中水分含量达到 150ppm 以下，高于国家标准的要求 ;
◆ 可实现智能化的在线监测和保护手段：开关设备可通过通信网络和自动化系统进行连接，实现对开关框的遥控、遥测、和遥信”三遥”功能，还可实现配电
网络的故障隔离、恢复和网络重构等功能 ;
◆ 友好的用户操作界面，完善的“五防”设计：开关设备可实现手动、电动操作，操作流程简单可靠 , 整体结构具备完善的“五防”联锁设计 ;
◆ 专用的电缆分支箱应用方案：由于分布式环网开关站的应用越来越广泛，XGHS6 系列开关设备特别设计了母线可以通过套管实现左右出线的方案，适用
于带一台或多台负荷开关的电缆 分支箱，为用户提供灵活、经济的配电方案 ;
