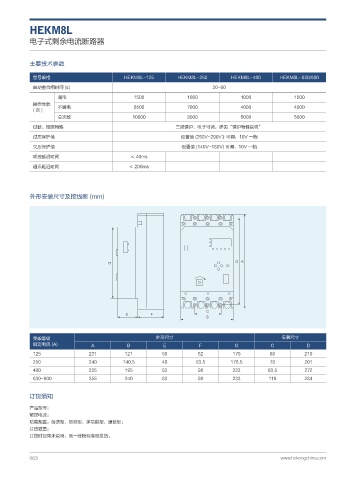

HEKM8L

电子式剩余电流断路器

主要技术参数

型号规格 HEKM8L-125 HEKM8L-250 HEKM8L-400 HEKM8L-630/800
自动重合闸时间 (s) 20-60
通电 1500 1000 1000 1000
操作性能 不通电 8500 7000 4000 4000
(次)
总次数 10000 8000 5000 5000
过载、短路特性 三段保护，电子可调，详见“保护特性说明”
过压保护值 设置值 (250V~290V》可调，10V 一档
欠压保护值 设置值 (140V~180V) 可调，10V 一档
联控延迟时间 ≤ 40ms
通讯延迟时间 ≤ 200ms

外形安装尺寸及接线图 (mm)

D A
G

C
E F
B

壳架等级 外形尺寸 安装尺寸
额定电流 (A) A B E F G C D
125 231 121 50 62 170 60 210
250 240 140.5 48 83.5 178.5 70 201
400 335 195 83 98 233 93.5 272
630~800 355 240 83 98 233 116 284

订货须知

产品型号；
额定电流；
功能配置：经济型，标准型，多功能型，通信型；
订货数量；
订货时如果未说明，则一律按标准型发货。

063 www.hekongchina.com
