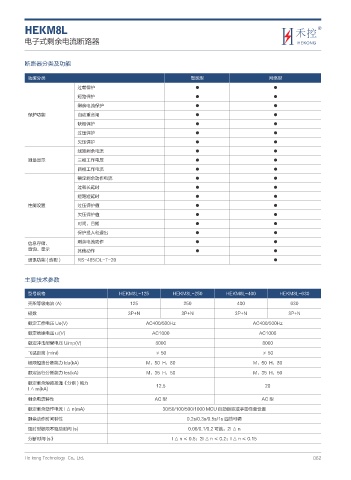

HEKM8L

电子式剩余电流断路器

断路器分类及功能

功能分类 智能型 网络型
过载保护 ● ●
短路保护 ● ●
剩余电流保护 ● ●
保护功能 自动重合闸 ● ●
缺相保护 ● ●
过压保护 ● ●
欠压保护 ● ●
线路剩余电流 ● ●
测量显示 三相工作电压 ● ●
四相工作电流 ● ●
额定剩余动作电流 ● ●
过载长延时 ● ●
短路短延时 ● ●
性能设置 过压保护值 ● ●
欠压保护值 ● ●
时间、日期 ● ●
保护投人和退出 ● ●
信息存储、 剩余电流动作 ● ●
查询、显示 其他动作 ● ●
通讯功能 { 选配 ) RS-485/DL-T-20 ●

主要技术参数

型号规格 HEKM8L-125 HEKM8L-250 HEKM8L-400 HEKM8L-630

壳架等级电流 (A) 125 250 400 630
极数 3P+N 3P+N 3P+N 3P+N
额定工作电压 Ue(V) AC400/500Hz AC400/500Hz
额定绝缘电压 ui(V) AC1000 AC1000
额定冲击耐受电压 Uimp(V) 8000 8000
飞弧距离 (mIni) ≯ 50 ≯ 50
极限短路分断能力 ldu(kA) M：50 H：80 M：50 H：80

额定运行分断能力 lcs(kA) M：35 H：50 M：35 H：50
额定剩余短路接通《分断 ) 能力 12.5 20
l △ m(kA)
剩余电流特性 AC 型 AC 型
额定剩余动作电流 I △ n(mA) 30/50/100/500/1000 MCU 自动跟踪或手动任意设置

剩余动作时间特性 0.2s/0.3s/0.5s/1s 四挡可调
延时型极限不驱动时间 (s) 0.06/0.1/0.2 可选：2I △ n
分断时间 (s》 I △ n ≤ 0.5；2I △ n ≤ 0.2；I △ n ≤ 0.15
