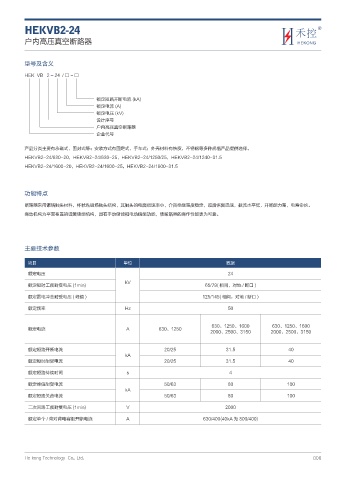

HEKVB2-24

户内高压真空断路器

型号及含义

HEK VB 2 - 24 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内高压真空断路器
企业代号

产品分类主要有永磁式，固封式等；安装方式有固定式，手车式；外壳材料有铁皮，不锈钢等多种规格产品提供选择。
HEKVB2-24/630-20，HEKVB2-24/630-25，HEKVB2-24/1250/25，HEKVB2-24/1240-31.5
HEKVB2-24/1600-20，HEKVB2-24/1600-25，HEKVB2-24/1600-31.5

功能特点

断路器采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，介质绝缘强度稳定，弧后恢复迅速，截流水平低，开断能力强，电寿命长。
操动机构为平面布置的弹簧储能机构，具有手动储能和电动储能功能，使断路器的操作性能更为可靠。

主要技术参数

项目 单位 数据
额定电压 24
kV
额定短时工频耐受电压 (1min) 65/79( 相间，对地 / 断口 )
额定雷电冲击耐受电压 ( 峰值 ) 125/145( 相间，对地 / 断口 )

额定频率 Hz 50

630、1250、1600 630、1250、1600
额定电流 A 630、1250
2000、2500、3150 2000、2500、3150

额定短路开断电流 20/25 31.5 40
kA
额定短时耐受电流 20/25 31.5 40

额定短路持续时间 s 4
额定峰值耐受电流 50/63 80 100
kA
额定短路关合电流 50/63 80 100

二次回路工频耐受电压 (1min) V 2000

额定单个 / 背对背电容组开断电流 A 630/400(40kA 为 800/400)
