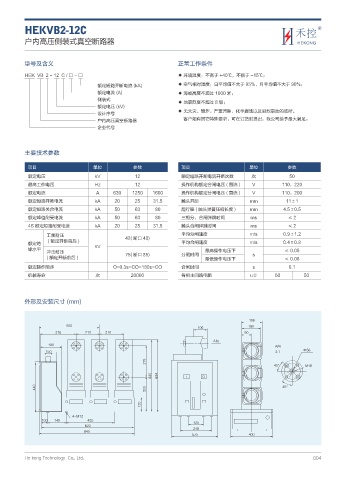

HEKVB2-12C

户内高压侧装式真空断路器

型号及含义 正常工作条件

HEK VB 2 - 12 C / □ - □ ◆ 环境温度：不高于 +40℃，不低于 -15℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
额定电流 (A) ◆ 海拔高度不超过 1000 米；
侧装式
◆ 地震烈度不超过 8 级；
额定电压 (kV)
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
设计序号
户内高压真空断路器 客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
企业代号

主要技术参数

项目 单位 参数 项目 单位 参数
额定电压 kV 12 额定短路开断电流开断次数 次 50
最高工作电压 Hz 12 操作机构额定合闸电压 ( 直流 ) V 110，220
额定电流 A 630 1250 1600 操作机构额定分闸电压 ( 直流 ) V 110，200
额定短路开断电流 kA 20 25 31.5 触头开距 mm 11±1
额定短路关合电流 kA 50 63 80 超行程 ( 触头弹簧压缩长度 ) mm 4.5±0.5
额定峰值耐受电流 kA 50 63 80 三相分、合闸弹跳时间 ms ≤2
4S 额定短路耐受电流 kA 20 25 31.5 触头合闸弹跳时间 ms ≤2
工频耐压 42( 断口 48) 平均分闸速度 m/s 0.9±1.2
( 额定开断前后 )
额定绝 kV 平均合闸速度 m/s 0.4±0.8
缘水平 最高操作电压下 ≤ 0.05
冲击耐压 75( 断口 85) 分闸时间 s
( 额定开断前后 ) 最低操作电压下 ≤ 0.08
额定操作顺序 O-0.3s-CO-180s-CO 合闸时间 s 0.1
机械寿命 次 20000 各相主回路电阻 uΩ 60 50

外形及安装尺寸 (mm)

"ऽ
"ऽ
Ÿ

c .

c

.

He kong Technology Co., Ltd. 004
