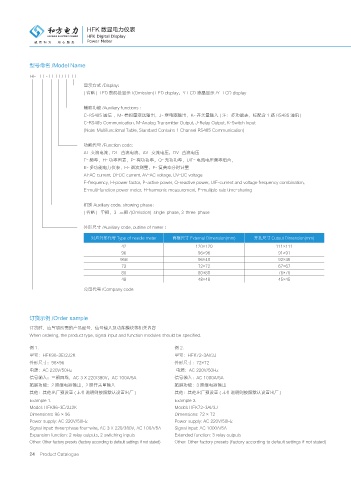

P. 28

HFK 数显电力仪表
                               HFK Digital Display
                               Power Meter



           型号命名 /Model Name

           HF   □ - □  □ / □  □
                              显示方式 /Display：
                              ( 省略 )-LED 数码管显示 /(Omission) LED display，Y-LCD 液晶显示 /Y- LCD display

                              辅助功能 /Auxiliary functions ：
                              C-RS485 通信 ，M- 模拟量变送输出，J- 继电器输出，K- 开关量输入 ( 注：多功能表，标配含 1 路 RS485 通讯 )
                              C-RS485 Communication, M-Analog Transmitter Output, J-Relay Output, K-Switch Input
                              (Note: Multifunctional Table, Standard Contains 1 Channel RS485 Communication)

                              功能代号 /Function code：
                              AI- 交流电流，DI - 直流电流，AV- 交流电压，DV- 直流电压
                              F- 频率，H- 功率因素，P- 有功功率，Q- 无功功率，UIF- 电流电压频率组合，
                              E- 多功能电力仪表，H- 谐波测量，F- 复费率分时计量
                              AI-AC current, DI-DC current, AV-AC voltage, DV-DC voltage
                              F-frequency, H-power factor, P-active power, Q-reactive power, UIF-current and voltage frequency combination,
                              E-multi-function power meter, H-harmonic measurement, F-multiple rate time-sharing

                              相别 Auxiliary code, showing phase：
                              ( 省略 )- 单相，3- 三相 /(Omission)-single-phase, 3-three-phase

                              外形尺寸 /Auxiliary code, outline of meter ：
                                对应外形代号 Type of needle meter  面框尺寸 External Dimension(mm)  开孔尺寸 Cutout Dimension(mm)
                                           42                       120×120                     111×111
                                           96                        96×96                       91×91
                                          96B                        96×48                       92×45
                                           72                        72×72                       67×67
                                           80                        80×80                       76×76
                                           48                        48×48                       45×45

                              公司代号 /Company code




           订货示例 /Order sample
           订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
           When ordering, the product type, signal input and function modules should be specified.

           例 1.                                              例 2.
           型号：HFK96-3E/2J2K                                  型号：HFK72-3AI/3J
           外形尺寸：96×96                                        外形尺寸：72×72
           电源：AC 220V/50Hz                                    电源：AC 220V/50Hz
           信号输入：三相四线，AC 3 X 220/380V，AC 100A/5A              信号输入：AC 1000A/5A
           拓展功能：2 路继电器输出，2 路开关量输入                            拓展功能：3 路继电器输出
           其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )                      其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
           Example 1.                                        Example 2.
           Model: HFK96-3E/2J2K                              Model: HFK72-3AI/3J
           Dimensions: 96 × 96                               Dimensions: 72 × 72
           Power supply: AC 220V/50Hz                        Power supply: AC 220V/50Hz
           Signal input: three-phase four-wire, AC 3 X 220/380V, AC 100A/5A  Signal input: AC 1000A/5A
           Expansion function: 2 relay outputs, 2 switching inputs  Extended function: 3 relay outputs
           Other: Other factory presets (factory according to default settings if not stated)  Other: Other factory presets (factory according to default settings if not stated)
