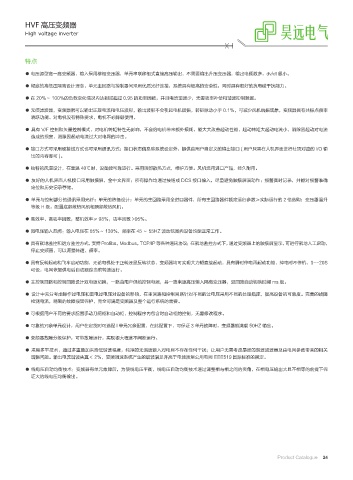

HVF 高压变频器
High voltage inverter

特点

● 电压源型高一高变频器，输入采用移相变压器，单元串联移相式直接高压输出，不需要输出升压变压器，输出电频数多，dv/dt 很小。

● 彻底的高低压隔离设计理念，单元主回路与控制器间采用优质光纤连接，系统具有极高的安全性，同时具有很好的抗电磁干扰能力。
● 在 20％～ 100％的负载变化情况内达到或超过 0.95 的功率因数，并且电流谐波少，无需功率补偿和谐波抑制装置。

● 无须滤波器，变频器就可以输出正旋电流和电压波形，输出波形不会引起电机谐振，转矩脉动小于 0.1％，可减少风机喘振现象，变频器具有共振点频率
跳跃功能。对电机没有特殊要求，电机不必降额使用。

● 具有 V/F 控制和矢量控制模式，对电机转矩特性无影响，不会给电机带来额外损耗，能大大改善起动性能，起动转矩大起动电流小，消除因起动对电流
造成的损害，消除因起动电流过大对电网的冲击。

● 接口方式可采用硬接线方式也可采用通讯方式；接口状态信息除系统设定外，提供由用户自定义的输出接口 ( 用户只需在人机界面进行社顶对应的 I/O 输
出的内容即可 )。

● 独特的风道设计，在室温 40℃时，设备能可靠运行。采用顶部散热方式，维护方便。风机选用进口产品，经久耐用。
● 友好的人机界面人机接口采用触摸屏，全中文界面；所有操作均通过按钮或 DCS 接口输入，尽量避免触摸屏误动作；报警实时记录，并能对报警准确
定位和历史记录存储。

● 单元与控制部分的通讯采用光纤；单元的热备设计；单元的主回路采用全进口器件，所有主回路器件额定运行参数≥实际运行的 2 倍选购；变压器温升
等级 H 级，配置底部散热风机和顶部散热风机。

● 高效率、高功率因数，整机效率≥ 98％，功率因数 >95％。
● 宽电压输入范闱：输入电压在 65％～ 130％，频率在 45 ～ 55HZ 波动范围内设备均能正常工作。

● 具有就地监控和远方监控方式，支持 Profibs，Modbus，TCP/IP 等各种通讯协议；在就地监控方式下，通过变频器上的触摸屏显示，可进行就地人工启动，
停止变频器，可以调整转速、频率。

● 具有反转起动和飞车启动功能，无论电机处于正转还是反转状态，变频器均可实现大力矩直接起动，具有瞬时停电再起动功能，掉电时不停机，3--20S
可设，电网恢复供电后自动跟踪当前转速运行。

● 主控制回路和控制回路设计双电源切换，一路由用户供给控制电源，另一路来源高压输入隔离变压器，双回路自动切换时间 ms 级。
● 设计中充分考虑操作过电压和雷电过电压对设备的影响，在主回路和控制回路针对不同的过电压采用不同的处理措施，提高设备的可靠度。完善的故障
检测电流，精确的故障报警保护，完全可满足变频器及整个运行系统的需要。
● 可根据用户不同的要求配置手动刀闸柜和自动柜，控制程序内包含对自动柜的控制，无需修改程序。

● 可靠的冗余单元设计，用户在定货时可选配 I 单元冗余配置，在此配置下，可保证 3 单元故障时，变频器能满载 50HZ 输出。
● 变频器故障分级保护，可带故障运行，实现很大程度不间断运行。

● 采用多平技术，通过多重叠加来降低谐波幅度，纯净的无谐波输入对电网不存在任何干扰；让用户无需考虑昂贵的谐波滤波器及由电网参数带来的相关
谐振问题。输出电流谐波失真＜ 2％，变频调速系统产生的谐波满足并高于电能质量公用电网 EEE519 国际标准的规定。
● 线电压自动均衡技术：变频器有单元故障后，为使线电压平衡，线电压自动均衡技术通过调整相与相之间的夹角，在相电压输出大且不相等的前提下保
证大的线电压均衡输出。
