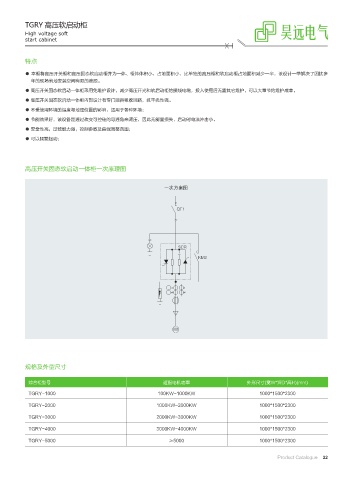

TGRY 高压软启动柜
High voltage soft
start cabinet

特点

● 本柜将高压开关柜和高压固态软启动柜并为一体、柜体体积小，占地面积小，比单独的高压柜和软启动柜占地面积减少一半，该设计一举解决了困扰多
年的现场就地安装空间有限的难题。
● 高压开关固态软启动一体柜采用免维护设计，减少高压开光和软启动柜的接线电缆，投入使用后无需其它维护，可以大量节约维护成本。
● 高压开关固态软启动一体柜内部设计有专门阻容吸收回路，抗干扰性强。

● 不受使用环境的温度与地理位置的影响，适用于各种环境；
● 节能效果好，该设备是通过改变可控硅的导通角来调压，因此无能量损失，启动时电流冲击小。
● 安全性高，过载能力强，控制参数及曲线调整范围；
● 可以频繁起动；

高压开关固态软启动一体柜一次原理图

̬⁍᫥ᵴప

2'

4$3
,.

.

规格及外型尺寸

综合柜型号 适配电机功率 外形尺寸(宽W*深D*高H)(mm)
TGRY-1000 100KW~1000KW 1000*1500*2300

TGRY-2000 1000KW~2000KW 1000*1500*2300
TGRY-3000 2000KW~3000KW 1000*1500*2300

TGRY-4000 3000KW~4000KW 1000*1500*2300
TGRY-5000 ≥5000 1000*1500*2300
