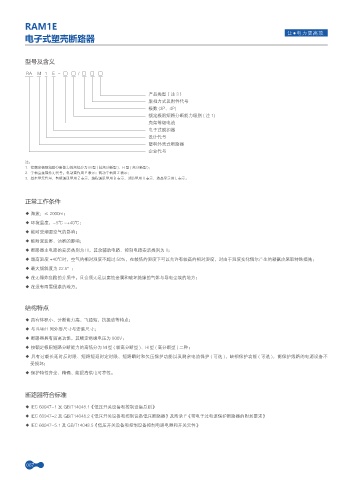

RAM1E

电子式塑壳断路器 让●电力更高效

型号及含义

RA M 1 E - □ □ / □ □ □

产品类型（注 3）
脱扣方式及附件代号
极数 (3P、4P)
额定极限短路分断能力级别 ( 注 1)
壳架等级电流
电子式脱扣器
设计代号
塑料外壳式断路器
企业代号

注：
1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 )；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

正常工作条件
◆ 海拔：≤ 2000m；
◆ 环境温度：-5℃ ~+40℃；
◆ 能耐受潮湿空气的影响；
◆ 能耐受盐雾、油雾的影响；
◆ 断路器主电路的安装类别为 III，其余辅助电路、控制电路安装类别为 lI；
◆ 最高温度 +40℃时，空气的相对湿度不超过 50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施；
◆ 最大倾斜度为 22.5°；
◆ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
◆ 在没有雨雪侵袭的地方。

结构特点

◆ 具有体积小、分断能力高、飞弧短、抗振动等特点；
◆ 与 RAM1 同外形尺寸与安装尺寸；
◆ 断路器具有隔离功能，其额定绝缘电压为 800V；
◆ 按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二种；
◆ 具有过载长延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护 ( 可选 )，缺相保护功能 ( 可选 )，能保护线路的电源设备不
受损坏；
◆ 保护特性齐全、精确、能提高供电可靠性。

断路器符合标准

◆ IEC 60947-1 及 GB/T14048.1《低压开关设备和控制设备总则》
◆ IEC 60947-2 及 GB/T14048.2《低压开关设备和控制设备低压断路器》及附录 F《带电子过电流保护断路器的附加要求》
◆ IEC 60947-5.1 及 GB/T14048.5《低压开关设备和控制设备控制电路电器和开关元件》
