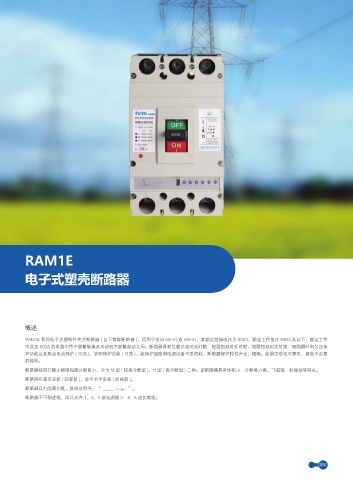

RAM1E

电子式塑壳断路器

概述

RAM1E 系列电子式塑料外壳式断路器 ( 以下简称断路器 )，适用于交流 50Hz( 或 60Hz)，其额定绝缘电压为 800V，额定工作电压 690V 及以下，额定工作
电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保
护功能以及剩余电流保护 ( 可选 )，缺相保护功能 ( 可选 )，能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要
的停电。
断路器按照其额定极限短路分断能力，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
断路器具有隔离功能，其相应符号：“ ”。
断路器不可倒进线，即只允许 1、3、5 接电源线 2、4、6 接负载线。
