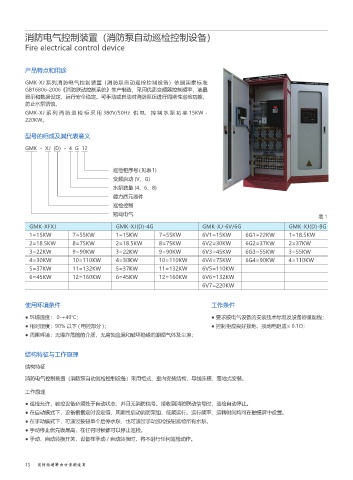

消防电气控制装置（消防泵自动巡检控制设备）
Fire electrical control device
产品特点和用途
GMK-XJ 系列消防电气控制装置（消防泵自动巡检控制设备）依据国家标准
GB16806-2006《消防联动控制系统》生产制造，采用优质变频器控制频率，液晶
显示和数据设定，运行安全稳定。可手动或自动对消防泵组进行周期性巡检功能，
防止水泵锈蚀。
GMK-XJ 系 列 消 防 巡 检 柜 采 用 380V/50Hz 供 电， 控 制 水 泵 功 率 15KW -
220KW。
型号的组成及其代表意义
GMK - XJ (D) - 4 G 12
巡检柜序号(见表1)
变频启动 (V、G)
水泵数量 (4、6、8)
德力西元器件
巡检控制
冠鸣电气 表1
GMK-XFXJ GMK-XJ(D)-4G GMK-XJ-6V/6G GMK-XJ(D)-8G
1=15KW 7=55KW 1=15KW 7=55KW 6V1=15KW 6G1=22KW 1=18.5KW
2=18.5KW 8=75KW 2=18.5KW 8=75KW 6V2=30KW 6G2=37KW 2=37KW
3=22KW 9=90KW 3=22KW 9=90KW 6V3=45KW 6G3=55KW 3=55KW
4=30KW 10=110KW 4=30KW 10=110KW 6V4=75KW 6G4=90KW 4=110KW
5=37KW 11=132KW 5=37KW 11=132KW 6V5=110KW
6=45KW 12=160KW 6=45KW 12=160KW 6V6=132KW
6V7=220KW
施耐德
使用环境条件 工作条件
● 环境温度： 0-+40℃； ● 要求按电气设备的安装技术标准及设备容量配线；
● 相对湿度：90% 以下 ( 电控部分 )； ● 控制柜应良好接地，接地电阻应≤ 0.1Ω；
● 周围环境：无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃；
结构特征与工作原理
结构特征
消防电气控制装置（消防泵自动巡检控制设备）采用柜式、室内安装结构，导线连接，落地式安装。
工作原理
● 巡检允许，被控设备必须处于自动状态，并且无消防信号。接收到消防联动信号时，巡检自动停止。
● 在自动模式下，设备根据定时设定值，周期性启动消防泵组，低频运行。运行频率、运转时间均可在触摸屏中设置。
● 在手动模式下，可通过按钮单个启停水泵，也可通过手动巡检按钮巡检所有水泵。
● 手动停止优先级最高，在任何时候都可以停止巡检。
● 手动、自动转换开关，设备在手动 / 自动转换时，将不进行任何巡检动作。
