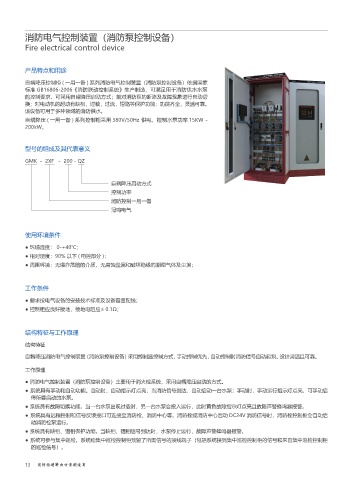

消防电气控制装置（消防泵控制设备）
Fire electrical control device

产品特点和用途

自耦降压控制柜 ( 一用一备 ) 系列消防电气控制装置（消防泵控制设备）依据国家
标准 GB16806-2006《消防联动控制系统》生产制造，可满足用于消防供水水泵
的控制要求，可采用自耦降压启动方式；能对消防泵的断路及故障现象进行自动切
换；对电动机的起动有缺相，过载，过流，短路等保护功能；功能齐全，灵活可靠。
该设备可用于多种领域的消防供水。
自耦降压 ( 一用一备 ) 系列控制柜采用 380V/50Hz 供电，控制水泵功率 15KW -
200kW。

型号的组成及其代表意义

GMK - 2XF - 200 - QZ

自耦降压启动方式
控制功率
消防控制一用一备
冠鸣电气

使用环境条件
● 环境温度： 0-+40℃；
● 相对湿度：90% 以下 ( 电控部分 )；
● 周围环境：无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃；

工作条件
● 要求按电气设备的安装技术标准及设备容量配线；
● 控制柜应良好接地，接地电阻应≤ 0.1Ω；

结构特征与工作原理

结构特征
自耦降压消防电气控制装置（消防泵控制设备）采用控制器控制方式，手动控制优先，自动控制时消防信号自动起泵。设计灵活且可靠。

工作原理

● 消防电气控制装置（消防泵控制设备）主要用于消火栓系统，采用自耦降压启动的方式。
● 系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动一台水泵；手动时，手动运行指示灯点亮，可手动启
停所要启动的水泵。
● 系统具有故障切换功能。当一台水泵出现过载时，另一台水泵会投入运行，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。
● 系统具有远程控制和信号反馈接口可连接至消防栓、消防中心等。消防栓或消防中心启动 DC24V 消防信号时，消防栓控制柜会自动启
动消防栓泵运行。
● 系统具有缺相、错相保护功能。当缺相、错相信号到达时，水泵停止运行，故障声警蜂鸣器报警。
● 系统可参与集中巡检。系统给集中巡检控制柜预留了所需信号的接线端子（包括系统接到集中巡检控制柜的信号和来自集中巡检控制柜
的巡检信号）。
