Page 34 - 江苏高开电力科技有限公司
P. 34

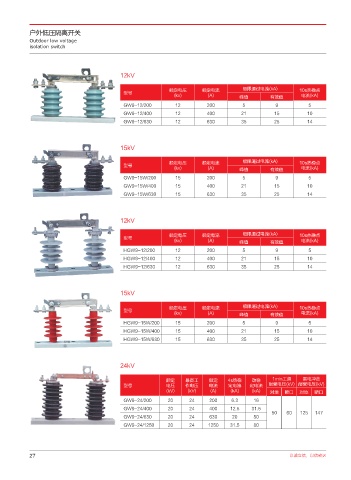

户外低压隔离开关
Outdoor low voltage
isolation switch
12kV
额定电压 额定电流 极限通过电流(kA) 10s热稳点
型号
(kv) (A) 峰值 有效值 电流(kA)
GW9-12/200 12 200 5 9 5
GW9-12/400 12 400 21 15 10
GW9-12/630 12 630 35 25 14
15kV
额定电压 额定电流 极限通过电流(kA) 10s热稳点
型号
(kv) (A) 峰值 有效值 电流(kA)
GW9-15W/200 15 200 5 9 5
GW9-15W/400 15 400 21 15 10
GW9-15W/630 15 630 35 25 14
12kV
额定电压 额定电流 极限通过电流(kA) 10s热稳点
型号
(kv) (A) 峰值 有效值 电流(kA)
HGW9-12/200 12 200 5 9 5
HGW9-12/400 12 400 21 15 10
HGW9-12/630 12 630 35 25 14
15kV
额定电压 额定电流 极限通过电流(kA) 10s热稳点
型号
(kv) (A) 峰值 有效值 电流(kA)
HGW9-15W/200 15 200 5 9 5
HGW9-15W/400 15 400 21 15 10
HGW9-15W/630 15 630 35 25 14
24kV
额定 最高工 额定 4s热稳 动稳 1min工频 雷电冲击
型号 电压 作电压 电流 定电流 定电流 耐受电压(kV) 耐受电压(kV)
(kV) (kV) (A) (kA) (kA) 对地 断口 对地 断口
GW9-24/200 20 24 200 6.3 16
GW9-24/400 20 24 400 12.5 31.5
50 60 125 147
GW9-24/630 20 24 630 20 50
GW9-24/1250 20 24 1250 31.5 80
27
27 以诚立信，以信致远
