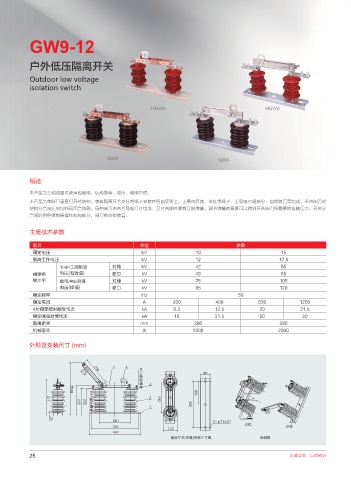

GW9-12

户外低压隔离开关

Outdoor low voltage
isolation switch

HGW9 HGW9

GW9 GW9

概述

本产品为三相线路系统单相使用，结构简单、经济、使用方便。
本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式
结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分
合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。

主要技术参数

项目 单位 参数
额定电压 kV 10 15
最高工作电压 kV 12 17.5
1min工频耐受 对地 kV 42 55
额定绝 电压(有效值) 断口 kV 48 65
缘水平 雷电冲击耐受 对地 kV 75 105
电压(峰值) 断口 kV 85 120
额定频率 Hz 50
额定电流 A 200 400 630 1250
4秒额定短时耐受电流 kA 6.3 12.5 20 31.5
额定峰值耐受电流 kA 16 31.5 50 80
爬电距离 mm 300 380
机械寿命 次 2000 2000

外形及安装尺寸 (mm)

. ଋጲᛂಞ

ጝ

. ଋጲᛂಞ
´ Y

Ջͮ
ѫͮ

ᬥሎधС Ӭ౜ ߶ᜈࡆࠩڎ ᣈ฽ڎ
