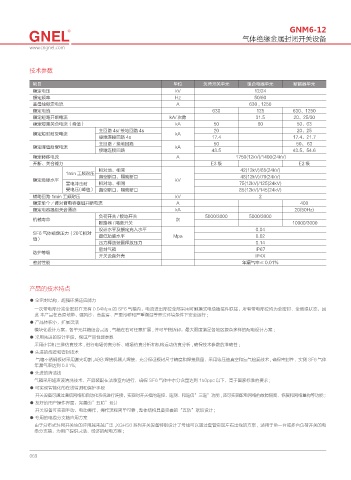

GNM6-12
气体绝缘金属封闭开关设备

www.cngnel.com

技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12/24
额定频率 Hz 50/60
主母线额定电流 A 630 , 1250
额定电流 630 125 630、1250
额定短路开断电流 kA/ 次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s/ 接地回路 4s 20 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7
主回路／接地回路 50 50、 63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)
开断、关合能力 E3 级 E2 级
相对地、相间 42(12kV)/65(24kV)
1min 工频耐压 真空断口、隔离断口 48(12kV)/79(24kV)
额定绝缘水平 kV
雷电冲击耐 相对地、相间 75(12kV)/125(24kV)
受电压（峰值） 真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关 / 接地开关 5000/3000 5000/3000
机械寿命 次
断路器 / 隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF6 气体额定压力（20℃相对 最低功能水平 Mpa 0.02
值）
压力释放装置释放压力 0.14
密封气箱 IP67
防护等级
开关设备外壳 IP4X
密封性能 年漏气率≤ 0.01%

产品的技术特点

● 全密封结构，超强环境适应能力
一次带电部分完全密封在充有 0.04Mpa 的 SF6 气箱内，电流进出部位全部采用可触摸式电缆插接件联接，所有带电部位均为全密封、全绝缘状态，因
此 本产品在高原地带、强风沙、高盐雾、严里污秽和严重潮湿等恶劣环境条件下安全运行 ;
● 产品体积小，扩展灵活
模块化设计方案，各单元共箱组合灵活 , 气箱左右可任意扩展 , 并可单独拆卸，最大限度满足各地区复杂多样的配电设计方案 ;
● 采用先进的设计手段，保证产品性能参数
采用计算机三维仿真技术 , 进行电场仿真分析、磁场仿真分析和机构运动仿真分析 , 确保技术参数的准确性 ;
● 先进的焊接和密封技术
气箱不锈钢板材采用激光切割 ,ABB 焊接机器人焊接，充分保证板材尺寸精度和焊接质量，采用等压抽真空和氦气检漏技术 , 确保密封性，实测 SF6 气体
年漏气率达到 0.01%;
● 先进的清洁技
气箱采用超声波清洗技术，产品装配在洁净室内进行，确保 SF6 气体中水分含量达到 150ppc 以下，高于国家标准的要求 ;
● 可实现智能化的在线监测和保护手段
开关设备可通过通信网络和自动化系统进行连接，实现对开关框的遥控、遥测、和遥信”三遥”功能 , 还可实现配电网络的故障隔离、恢复和网络重构等功能 ;
● 友好的用户操作界面，完善的”五防”设计
开关设备可实现手动、电动操作，操作流程简单可靠 , 整体结构具备完善的“五防”联锁设计 ;
● 专用的电缆分支箱应用方案
由于分布式环网开关站的应用越来越广泛 ,XGHS6 系列开关设备特别设计了母线可以通过套管实现左右出线的方案，适用于带一台或多台负荷开关的电
缆分支箱，为用户提供灵活、经济的配电方案 ;
