HXGN □ -12(Z)
箱型固定交流金属封闭开关设备
www.cngnel.com

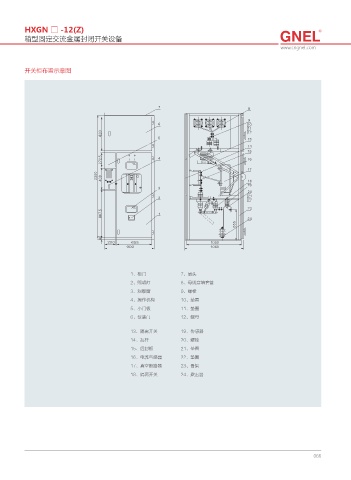

开关柜布置示意图
1、柜门 7、眉头
2、照明灯 8、母线穿墙套管
3、观察窗 9、螺栓
4、操作机构 10、垫圈
5、小门板 11、垫圈
6、仪表门 12、螺母
13、隔离开关 19、传感器
14、拉杆 20、螺栓
15、后封板 21、垫圈
16、电流互感器 22、垫圈
17、真空断路器 23、骨架
18、隔离开关 24、避雷器
066
