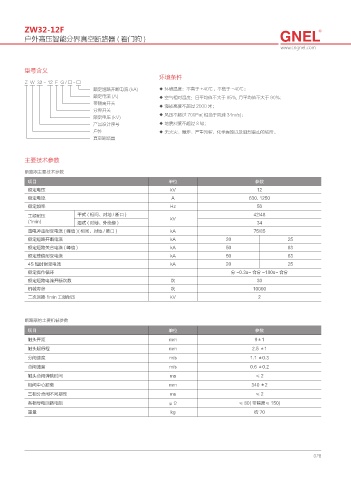

ZW32-12F
户外高压智能分界真空断路器 ( 看门狗 )

www.cngnel.com

型号含义
环境条件
Z W 32 - 12 F G / □-□
额定短路开断电流 (kA) ◆ 环境温度：不高于 +40℃，不低于 -40℃；
额定电流 (A) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
带隔离开关
◆ 海拔高度不超过 2000 米；
分界开关
◆ 风压不超过 700Pa( 相当于风速 34m/s)；
额定电压 (kV)
产品设计序号 ◆ 地震烈度不超过 8 级；
户外 ◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
真空断路器

主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
工频耐压 干式 ( 相间、对地 / 断口 ) kV 42/48
(1min) 湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路 1min 工频耐压 kV 2

断路器的主要机械参数
项目 单位 参数
触头开距 mm 9±1
触头超行程 mm 2.5 ±1
分闸速度 m/s 1.1 ±0.3
合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 80( 带隔离≤ 150)
重量 kg 约 70

028
