P. 33
JN15-12/31.5
户内高压接地开关
www.cngnel.com

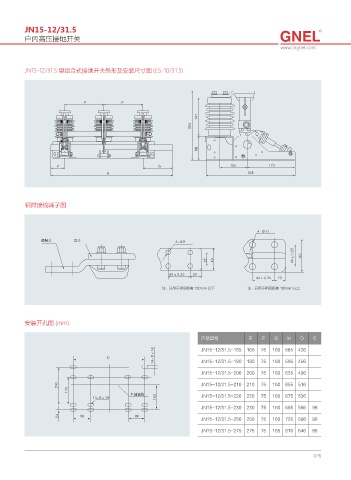

JN15-12/31.5 型组合式接地开关外形及安装尺寸图 (ES-10/31.5)
' '
( )
*
铜排接线端子图
᭡ᝎܿ ආܿ
d
d
d
注：只用于相间距离 180mm 以下 注：只用于相间距离 180mm 以上
安装开孔图 (mm)
产品型号 E F G H D C
f JN15-12/31.5-165 165 75 160 565 426
% JN15-12/31.5-180 180 75 160 595 456
JN15-12/31.5-200 200 75 160 635 496
JN15-12/31.5-210 210 75 160 655 516
˞ᣈᣈጲ
f JN15-12/31.5-220 220 75 160 675 536
JN15-12/31.5-230 230 75 160 695 556 96
JN15-12/31.5-250 250 75 160 735 596 96
JN15-12/31.5-275 275 75 185 810 646 96
026
