FZBW-24(12)/0.4 户外装配式变电站 ( 欧式 ) 3
مอ׈৯
Outdoor assembled substation (European) '"5&/( 108&3

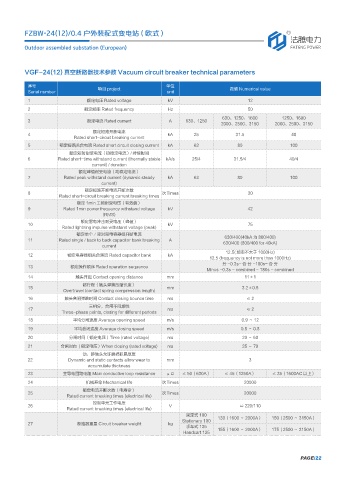

VGF-24(12) 真空断路器技术参数 Vacuum circuit breaker technical parameters

序号 项目 project 单位 数值 Numerical value
Serial number unit
1 额定电压 Rated voltage kV 12
2 额定频率 Rated frequency Hz 50
630、1250、1600 1250、1600
3 额定电流 Rated current A 630、1250
2000、2500、3150 2000、2500、3150
额定短路开断电流
4 kA 25 31.5 40
Rated short-circuit breaking current
5 额定短路关合电流 Rated short circuit closing current kA 63 80 100
额定短时耐受电流（热稳定电流）/ 持续时间
6 Rated short-time withstand current (thermally stable kA/s 25/4 31.5/4 40/4
current) / duration
额定峰值耐受电流（动稳定电流）
7 Rated peak withstand current (dynamic steady kA 63 80 100
current)
额定短路开断电流开断次数
8 次Times 30
Rated short-circuit breaking current breaking times
额定 1min 工频耐受电压（有效值）
9 Rated 1min power frequency withstand voltage kV 42
(RMS)
额定雷电冲击耐受电压（峰值）
10 kV 75
Rated lightning impulse withstand voltage (peak)
额定单个／背对背电容器组开断电流
630/400(40kA 为 800/400)
11 Rated single / back to back capacitor bank breaking A 630/400 (800/400 for 40kA)
current
12.5( 频率不大于 1000Hz)
12 额定电容器组关合涌流 Rated capacitor bank kA
12.5 (frequency is not more than 1000Hz)
分 -0.3s- 合 分 -180s- 合 分
13 额定操作顺序 Rated operation sequence
Minus -0.3s - combined - 180s - combined
14 触头开距 Contact opening distance mm 11±1
超行程（触头弹簧压缩长度）
15 mm 3.2±0.5
Overtravel (contact spring compression length)
16 触头合闸弹跳时间 Contact closing bounce time ms ≤2
三相分，合闸不同期性
17 ms ≤2
Three-phase points, closing for different periods
18 平均分闸速度 Average opening speed m/s 0.9 ～ 12
19 平均合闭速度 Average closing speed m/s 0.5 ～ 0.8
20 分阐时间（额定电压）Time (rated voltage) ms 20 ～ 60
21 合闸时向（额定电压）When closing (rated voltage) ms 35 ～ 70
动，静触头允许磨损积累厚度
22 Dynamic and static contacts allow wear to mm 3
accumulate thickness
23 主导电回路电阻 Main conductive loop resistance μΩ ≤ 50（630A） ≤ 45（1250A） ≤ 35（1600AC 以上）
24 机械寿命 Mechanical life 次Times 20000
额定电流开断次数（电寿命）
25 次Times 20000
Rated current breaking times (electrical life)
控制单元工作电压
26 V ≌ 220/110
Rated current breaking times (electrical life)
固定式 100
Stationary 100 130（1600 ～ 2000A） 150（2500 ～ 3150A）
27 断路器重量 Circuit breaker weight kg
手车式 135
Handcart 135 155（1600 ～ 2000A） 175（2500 ～ 3150A）

PAGE/22
