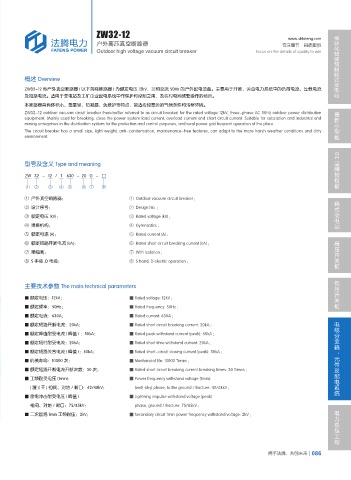

户外高压真空断路器 专注细节 品质取胜
Outdoor high voltage vacuum circuit breaker Focus on the details of quality to win

概述 Overview

ZW32-12 型户外真空断路器 ( 以下简称断路器 ) 为额定电压 12kV，三相交流 50Hz 的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流
及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
最新小型柜
ZW32-12 outdoor vacuum circuit breaker (hereinafter referred to as circuit breaker) for the rated voltage 12kV, three-phase AC 50Hz outdoor power distribution
equipment. Mainly used for breaking, close the power system load current, overload current and short circuit current. Suitable for substation and industrial and
mining enterprises in the distribution system for the protection and control purposes, and rural power grid frequent operation of the place.
The circuit breaker has a small size, light weight, anti-condensation, maintenance-free features, can adapt to the more harsh weather conditions and dirty
environment.

品牌授权柜 GE
型号及含义 Type and meaning

ZW 32 - 12 / T 630 - 20 G - □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 户外真空断路器； ① Outdoor vacuum circuit breaker ; 箱式变电站
② 设计序号； ② Design No. ;
③ 额定电压 (kV)； ③ Rated voltage (kV) ;
④ 弹操机构； ④ Gymnastics ;
⑤ 额定电流 (A)； ⑤ Rated current (A) ;
高压开关柜
⑥ 额定短路开断电流 (kA)； ⑥ Rated short circuit breaking current (kA) ;
⑦ 带隔离； ⑦ With isolation ;
⑧ S 手操 ,D 电操； ⑧ S hand, D electric operation ;

低压开关柜
主要技术参数 The main technical parameters

■ 额定电压：12kV； ■ Rated voltage: 12kV ;
■ 额定频率：50Hz； ■ Rated frequency: 50Hz ;
■ 额定电流：630A； ■ Rated current: 630A ;
电缆分支箱、元件及配电系统
■ 额定短路开断电流：20kA； ■ Rated short circuit breaking current: 20kA ;
■ 额定峰值耐受电流 ( 峰值 ) ：50kA； ■ Rated peak withstand current (peak): 50kA ;
■ 额定短时耐受电流：20kA； ■ Rated short time withstand current: 20kA ;
■ 额定短路关合电流 ( 峰值 )：50kA； ■ Rated short-circuit closing current (peak): 50kA ;
■ 机械寿命：10000 次； ■ Mechanical life: 10000 Times ;
■ 额定短路开断电流开断次数：30 次； ■ Rated short circuit breaking current breaking times: 30 Times ;
■ 工频耐受电压 (1min)： ■ Power frequency withstand voltage (1min):
( 湿 )( 干 ) 相间、对地 / 断口：42/48kV； (wet) (dry) phase, to the ground / fracture: 42/48kV ;
■ 雷电冲击耐受电压 ( 峰值 ) ■ Lightning impulse withstand voltage (peak)
相间、对地 / 断口：75/85kV； phase, ground / fracture: 75/85kV ;
电力总包工程
■ 二次回路 1min 工频耐压：2kV； ■ Secondary circuit 1min power frequency withstand voltage: 2kV ;
