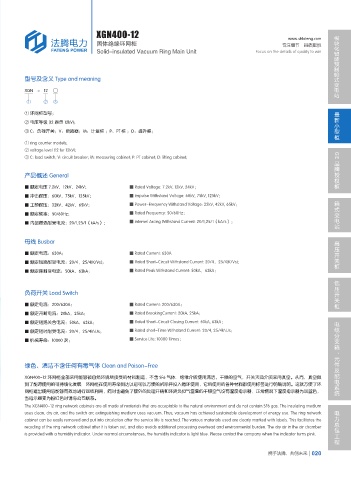

XGN400-12 模块化智能预制舱式变电站
www.shfateng.com
固体绝缘环网柜 专注细节 品质取胜
Solid-insulated Vacuum Ring Main Unit Focus on the details of quality to win

型号及含义 Type and meaning

XGN - 12 □
① ② ③
最新小型柜
① 环网柜型号；
② 电压等级 (12 表示 12kV)；
③ C：负荷开关；V：断路器；M：计量柜 ；P：PT 柜 ；D：提升柜；
① ring counter models;
② voltage level (12 for 12kV);
③ C: load switch; V: circuit breaker; M: measuring cabinet; P: PT cabinet; D: lifting cabinet; GE
品牌授权柜

产品概述 General

■ 额定电压 7.2kV，12kV，24kV； ■ Rated Voltage: 7.2kV, 12kV, 24kV；
■ 冲击耐压：60kV，75kV，125kV； ■ Impulse Withstand Voltage: 60kV, 75kV, 125kV；
箱式变电站
■ 工频耐压：32kV，42kV，65kV； ■ Power-Frequency Withstand Voltage: 32kV, 42kV, 65kV；
■ 额定频率：50/60Hz； ■ Rated Frequency: 50/60Hz；
■ 内部燃弧耐受电流：20/1,25/1（kA/s）； ■ Intemel Arcing Withstand Current: 20/1,25/1（kA/s）；

高压开关柜
母线 Busbar
■ 额定电流：630A； ■ Rated Current: 630A
■ 额定短路耐受电流：20/4，25/4(K/Vs)； ■ Rated Short-Circuit Withstand Current: 20/4，25/4(K/Vs)；
■ 额定峰耐受电流：50kA，63kA； ■ Rated Peak Withstand Current: 50kA，63kA；
低压开关柜

负荷开关 Load Switch

■ 额定电流：200/630A； ■ Rated Current: 200/630A；
■ 额定开断电流：20kA，25kA； ■ Rated BreakingCurrent: 20kA, 25kA；
电缆分支箱、元件及配电系统
■ 额定短路关合电流：50kA，63kA； ■ Rated Short-Circuit Closing Current: 50kA, 63kA；
■ 额定短时耐受电流：20/4，25/4k\Us； ■ Rated shorl-Time Withstand Current: 20/4, 25/4k\Us；
■ 机械寿命：10000 次； ■ Service Life: 10000 Times；

绿色、清洁不含任何有毒气体 Clean and Poison-Free
XGN400-12 环网柜全部采用能够被自然环境所接受的材料制造，不含 SF6 气体．绝缘介质使用清洁、干燥的空气，开关灭弧介质采用真空。从而，真空做
到了能源使用的可持续化发展．环网柜在使用寿命到达以后可以方便的拆除并投入循环使用，它所使用的各种材料都使用标签进行明确说明。这就方便了环
网柜退出使用后能够有效地进行回收利用，同时也避免了额外的处理开销和环境负担气室里的干燥空气设有湿度指示器，正常情况下湿度指示器为淡蓝色，
当指示器变为粉红色时请与公司联系。
The XGN400-12 ring network cabinets are all made of materials that are acceptable to the natural environment and do not contain SF6 gas. The insulating medium 电力总包工程
uses clean, dry air, and the switch arc extinguishing medium uses vacuum. Thus, vacuum has achieved sustainable development of energy use. The ring network
cabinet can be easily removed and put into circulation after the service life is reached. The various materials used are clearly marked with labels. This facilitates the
recycling of the ring network cabinet after it is taken out, and also avoids additional processing overhead and environmental burden. The dry air in the air chamber
is provided with a humidity indicator. Under normal circumstances, the humidity indicator is light blue. Please contact the company when the indicator turns pink.
