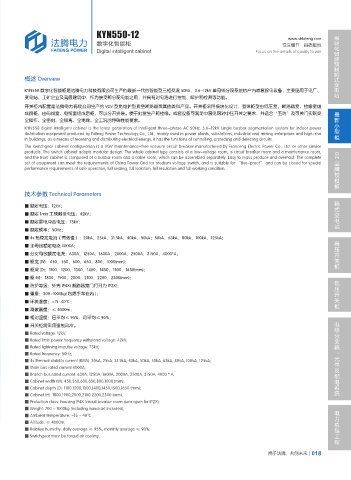

KYN550-12 模块化智能预制舱式变电站
www.shfateng.com
数字化智能柜 专注细节 品质取胜
Digital intelligent cabinet Focus on the details of quality to win

概述 Overview

KYN550 数字化智能柜是法腾电力科技有限公司生产的最新一代的智能型三相交流 50Hz，3.6-12kV 单母线分段系统的户内成套配电设备，主要使用于电厂、
变电站、工矿企业及高层建筑中，作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。
开关柜内配置是法腾电力有限公司生产的 VGV 型免维护型真空断路器或其他类似产品。开关柜采用模块化设计，整体柜型由低压室、断路器室、检修室组 最新小型柜
成前柜，由母线室、电缆室组成后柜，可以分开拼装。便于批量生产和检修。成套设备可满足中国电网对中压开关之要求，并适合“五防”及可关门实现安
全操作、全密封、全隔离、全绝缘、全工况的特殊性能要求。
KYN550 digital intelligent cabinet is the latest generation of intelligent three-phase AC 50Hz, 3.6-12kV single busbar segmentation system for indoor power
distribution equipment produced by Fateng Power Technology Co., Ltd., mainly used in power plants, substations, industrial and mining enterprises and high-rise
In buildings, as a means of receiving and distributing electrical energy, it has the functions of controlling, protecting and detecting circuits.
The switchgear cabinet configuration is a VGV maintenance-free vacuum circuit breaker manufactured by Franceng Electric Power Co., Ltd. or other similar
products. The switch cabinet adopts modular design. The whole cabinet type consists of a low-voltage room, a circuit breaker room and a maintenance room,
and the front cabinet is composed of a busbar room and a cable room, which can be assembled separately. Easy to mass produce and overhaul. The complete GE
品牌授权柜
set of equipment can meet the requirements of China Power Grid for medium voltage switch, and is suitable for “five-proof” and can be closed for special
performance requirements of safe operation, full sealing, full isolation, full insulation and full working condition.

技术参数 Technical Parameters
箱式变电站
■ 额定电压：12kV；
■ 额定 1min 工频耐受电压：42kV；
■ 额定雷电冲击电压：75kV；
■ 额定频率：50Hz；
■ 4s 热稳定电流（有效值）：20kA，25kA，31.5kA，40kA，50kA；50kA，63kA，80kA，100kA，125kA； 高压开关柜
■ 主母线额定电流 4000A；
■ 分支母线额定电流：630A，1250A，1600A，2000A，2500A，3150A，4000*A；
■ 柜宽 (W)：450，550，600，650，800，1000(mm)；
■ 柜深 (D)：1100，1200，1300，1400，1450，1500，1650(mm)；
■ 柜 (H)：1800，1900，2000，2100，2200，2300(mm)； 低压开关柜
■ 防护等级：外壳 IP4X( 断路器室门打开为 IP2X)；
■ 重量：300~1000kg( 包括手车在内 )；
■ 环境温度：-15~40℃；
■ 海拔高度：≤ 4000m；
■ 相对湿度：日平均≤ 95%，月平均≤ 90%；
电缆分支箱、元件及配电系统
■ 开关柜需采用强制风冷。
■ Rated voltage: 12kV;
■ Rated 1min power frequency withstand voltage: 42kV;
■ Rated lightning impulse voltage: 75kV;
■ Rated frequency: 50Hz;
■ 4s thermal stability current (RMS): 20kA, 25kA, 31.5kA, 40kA, 50kA, 50kA, 63kA, 80kA, 100kA, 125kA;
■ Main bus rated current 4000A;
■ Branch bus rated current: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000 * A;
■ Cabinet width (W): 450,550,600,650,800,1000 (mm);
■ Cabinet depth (D): 1100,1200,1300,1400,1450,1500,1650 (mm);
■ Cabinet (H): 1800,1900,2000,2100,2200,2300 (mm);
■ Protection class: housing IP4X (circuit breaker room door open for IP2X);
■ Weight: 700 ~ 1000kg (including handcart included); 电力总包工程
■ Ambient temperature: -15 ~ 40℃ ;
■ Altitude: ≤ 4000m;
■ Relative humidity: daily average ≤ 95%, monthly average ≤ 90%;
■ Switchgear must be forced air cooling.

携手法腾、共创未来 018
