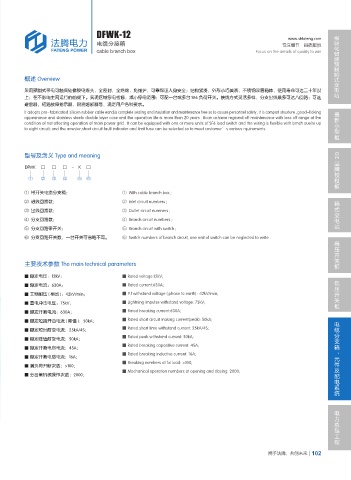

DFWK-12 模块化智能预制舱式变电站
www.shfateng.com
电缆分接箱 专注细节 品质取胜
cable branch box Focus on the details of quality to win

概述 Overview

采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以
上；在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支出线最多可达八回路；可选
避雷器、短路故障指示器，限流熔断器等，满足用户各种要求。
最新小型柜
It adopts pre-fabricated silicon rubber cable eand,is complete sealing and insulation and maintenance free so to assure personnel safety ; It is compart struxture ,good-lloking
appearance and stainless steelo double layer case and the operation life is more than 20 years . Itcan achieve regional off maintenance with less off range at the
condition of not affecting operation of main power grid . It can be equipped with one or more units of SF6 load switch and the wiring is flexible with brnch ouelte up
to eight circuit; and the arrester,short circuit fault indicator and limit fuse can be selected so to meet customer’s various rquirements.

型号及含义 Type and meaning GE
品牌授权柜
DFWK □ □ □ - K □

① ② ③ ④ ⑤ ⑥

① 带开关电缆分支箱； ① With cable branch box ;
箱式变电站
② 进线回路数； ② Inlet circuit numbers ;
③ 出线回路数； ③ Outlet circuit numners ;
④ 分支回路数； ④ Branch circuit numbers ;
⑤ 分支回路带开关； ⑤ Branch circuit with switch ;
⑥ 分支回路开关数，一台开关可省略不写。 ⑥ Switch numbers of branch circuit, one unit of switch can be neglected to write . 高压开关柜

主要技术参数 The main technical parameters

■ 额定电压：12kV； ■ Rated voltage:12kV;
低压开关柜
■ 额定电流：630A； ■ Rated current:630A;
■ 工频耐压 ( 相地 )：42kV/min； ■ P.f withstand voltage ( phase to earth) : 42kV/min;
■ 雷电冲击电压：75kV； ■ Lightning impulse withstand voltage: 75kV;
■ 额定开断电流：630A； ■ Rated breaking current:630A;
■ 额定短路开合电流 ( 峰值 )：50kA； ■ Rated short circuit making current(peak): 50kA; 电缆分支箱、元件及配电系统
■ 额定短时耐受电流：25kA/4S； ■ Rated short time withstand current: 25kA/4S;
■ Rated peak withstand current: 50kA;
■ 额定峰值耐受电流：50kA；
■ Rated breaking capacitive current: 45A;
■ 额定开断电容电流：45A；
■ Rated breaking inductive current: 16A;
■ 额定开断电感电流：16A；
■ Breaking numbers at ful load: >100;
■ 满负荷开断次数：>100；
■ Mechanical operation numbers at opening and closing: 2000;
■ 分合闸机械操作次数：2000；
