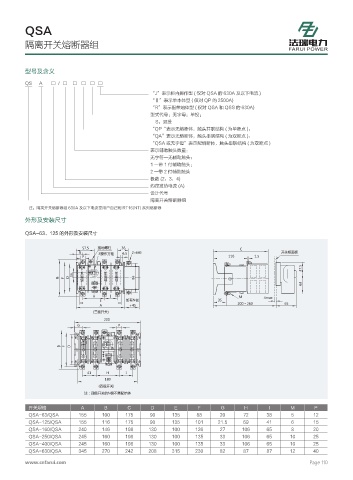

Page 119 - 浙江法瑞电力设备有限公司（低压）

QSA

隔离开关熔断器组

型号及含义

QS A □ / □ □ □ □ □
“J”表示柜内操作型 ( 仅对 QSA 的 630A 及以下电流 )
“Ⅱ”表示单本体型 ( 仅对 QP 的 2500A)
“R”表示配带熔体型 ( 仅对 QSA 和 QSS 的 630A)
型式代号：无字母：单投：
S：双投
“QP“表示无熔断体，触头并联结构 ( 为单断点 )：
“QA”表示无熔断体，触头串联结构 ( 为双断点 )：
“QSA 或无字母”表示配熔断体，触头串联结构 ( 为双断点 )
表示辅助触头数量：
无字符一无辅助触头；
1 一带 1 付辅助触头：
2 一带 2 付辅助触头
极数 (2，3，4)
约定发热电流 (A)
设计代号
隔离开关熔断器组
注：隔离开关熔断器组 630A 及以下电流需用户自己配 RT16(NT) 系列熔断器

外形及安装尺寸
QSA-63、125 的外形及安装尺寸

开关规格 A B C D E F G H I M P
QSA-63/QSA 155 100 175 90 135 88 20 72 38 5 12
QSA-125/QSA 155 116 175 90 135 101 21.5 69 41 6 15
QSA-160/QSA 240 146 198 130 100 126 27 106 65 8 20
QSA-250/QSA 245 160 198 130 100 135 33 106 65 10 25
QSA-400/QSA 245 160 198 130 100 135 33 106 65 10 25
QSA-630/QSA 345 270 242 208 315 230 82 87 87 12 40
