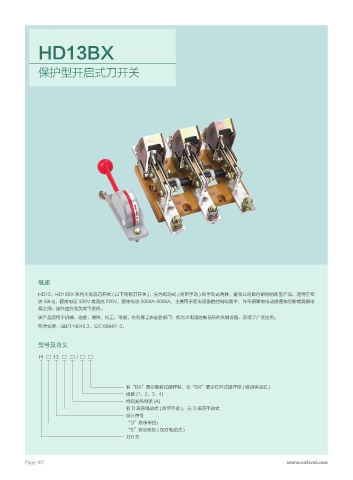

Page 116 - 浙江法瑞电力设备有限公司（低压）

HD13BX

保护型开启式刀开关

概述
HD13、HD13BX 系列大电流刀开关 ( 以下简称刀开关 )，分为电动式 ( 附带手动 ) 和手动式两种，是我公司自行研制的新型产品，适用于交
流 50Hz，额定电压 380V 或直流 220V，额定电流 3000A 6000A，主要用于配电设备的控制电路中，作不频繁地电动接通和切断或隔离电
源之用，操作应在无负荷下进行。
该产品适用于机械、冶金、地铁、化工、电镀、水利等工农业各部门，作为大电流控制场所的关键设备，获得了广泛应用。
符合标准：GB/T14048.3、IEC 60947-3。

型号及含义
H □ 13 □ □ / □ □

有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型 ( 仅对手动式 )
极数 (1、2、3、4)
约定发热电流 (A)
有 D 表示电动式 ( 附带手动 )，无 D 表示手动式
设计序号
“D”表示单投；
“S”表示双投 ( 仅对电动式 )
刀开关

Page 107 www.cnfarui.com
