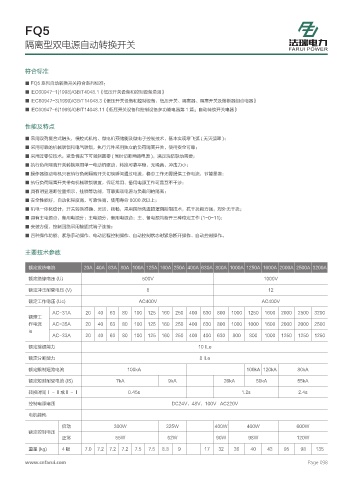

FQ5

隔离型双电源自动转换开关

符合标准

■ FQ5 系列自动转换开关符合系列标准：
■ lEC60947-1(1998)/GB/T4048.1《低压开关设备和控制设备总则》
■ IEC60947-3(1999)/GB/T14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》
■ lEC60947-6(1999)/GB/T14048.11《低压开关设备和控制设备多功能电器第 1 篇：自动转换开关电器》

性能及特点

■ 采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
■ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
■ 采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
■ 执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；
■ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
■ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
■ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
■ 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
■ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
■ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 (1-0-11)；
■ 安装方便，控制回路采用接插式端子连接；
■ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

主要技术参数

额定发热电流 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (U) 500V 1000V
额定冲击耐受电压 (V) 8 12

额定工作电压 (Uc) AC400V AC400V
AC-31A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定工
作电流 AC-35A 20 40 63 80 100 125 160 250 400 630 800 1000 1000 1600 2000 2000 2500
le
AC-33A 20 40 63 80 100 125 160 250 400 400 630 800 800 1000 1250 1250 1250
额定接通能力 10 ILe

额定分断能力 8 ILe
额定限制短路电流 100kA 100kA 120kA 80kA

额定短时耐受电流 (IS) 7kA 9kA 26kA 50kA 55kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ 0.45s 1.2s 2.4s
控制电源电压 DC24V、48V、100V AC220V

电机能耗
启动 300W 325W 400W 400W 600W
额定控制电压
正常 55W 62W 90W 98W 120W
重量 (kg) 4极 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 17 32 36 40 43 95 98 135
