FQ3

          智能型双电源自动转换开关

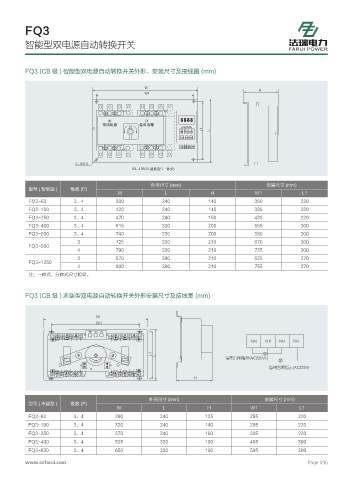

          FQ3 (CB 级 ) 智能型双电源自动转换开关外形、安装尺寸及接线图 (mm)


                                                  8
                                                                                        )
                                                  8





                                                              Ԥႂຸఄᑞଌ҃٧
                                                              ᝹Ꮅ ሧͮ ܘ  ђ  -   -
                                                              4GV
                                                              ੣Ү  ᒬҮ  Ԥѫ


                            œ
                                                     " ఄᑞۋ  ʶͳय

                                                    外形尺寸 (mm)                              安装尺寸 (mm)
           型号 ( 智能型 )    极数 (P)
                                         W               L              H              W1              L1
           FQ3-63         3、4           380             240            140             350            220
           FQ3-100        3、4           420             240            140             385            220
           FQ3-250        3、4           470             240            150             435            220
           FQ3-400        3、4           615             330            200             555            300
           FQ3-630        3、4           740             330            200             380            300
                           3            725             330            210             670            300
           FQ3-800
                           4            790             330            210             735            300
                           3            670             390            210             625            370
           FQ3-1250
                           4            800             390            210             755            370
           注:一体式,分体式尺寸相同。



          FQ3 (CB 级 ) 末端型双电源自动转换开关外形安装尺寸及接线图 (mm)


                                 8
                                 8
                               ⩡⎼  ፤ऴ  ำऴ
                                                                                      //   /3  /)   3)

                                                    -   -
                                                                             ፤⩔ऴ䬤ᠳ⹦ "$   7
                                                                                            ำ⩔ऴ䬤ᠳ⹦ "$   7
                                                                  )



                                                   外形尺寸 (mm)                              安装尺寸 (mm)
           型号 ( 末端型 )    极数 (P)
                                        W               L              H             W1               L1
           FQ3-63         3、4           290            240            135            255              220
           FQ3-100        3、4           320            240            140            285              220
           FQ3-250        3、4           370            240            160            335              220
           FQ3-400        3、4           525            330            190            465              300
           FQ3-630        3、4           650            330            190            585              300
