P. 82

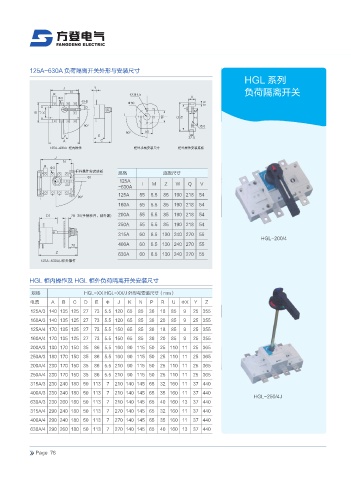

125A~630A 负荷隔离开关外形与安装尺寸
HGL 系列
+ :
/ 负荷隔离开关
3 9
9 7
9
*
%
# 6 , .
*
2 8 ;
c U
c
1 &
" $
"_ " ᴈڱ᧹҈ ᴈโᳰႵ㷱ᅦᄤ ᴈโ᧹҈Ⴕ㷱ᏁᲫ
+
/
3 9
ᴈโ᧹҈Ⴕ㷱ᏁᲫ
规格 底板尺寸
-
125A I M Z W Q V
-630A
125A 55 5.5 85 190 218 54
c
160A 55 5.5 85 190 218 54
% ᳰ⼧ᐬ喏䒠โ䱞 200A 55 5.5 85 190 218 54
250A 55 5.5 85 190 218 54
315A 60 6.5 130 240 270 55
HGL-200/4
400A 60 6.5 130 240 270 55
; 630A 60 6.5 130 240 270 55
"_ " +ᴈโ᧹҈
HGL 柜内操作及 HGL 柜外负荷隔离开关安装尺寸
规格 HGL-XX HGL-XX/J 外形与安装尺寸（mm）
电流 A B C D E Φ J K N P R U ΦX Y Z
125A/3 140 135 125 27 73 5.5 120 65 85 36 18 85 9 25 355
160A/3 140 135 125 27 73 5.5 120 65 85 36 20 85 9 25 355
125A/4 170 135 125 27 73 5.5 150 65 85 36 18 85 9 25 355
160A/4 170 135 125 27 73 5.5 150 65 85 36 20 85 9 25 355
200A/3 180 170 150 35 86 5.5 160 90 115 50 25 110 11 25 365
250A/3 180 170 150 35 86 5.5 160 90 115 50 25 110 11 25 365
200A/4 230 170 150 35 86 5.5 210 90 115 50 25 110 11 25 365
250A/4 230 170 150 35 86 5.5 210 90 115 50 25 110 11 25 365
315A/3 230 240 180 50 113 7 210 140 145 65 32 160 11 37 440
400A/3 230 240 180 50 113 7 210 140 145 65 35 160 11 37 440
HGL-250/4J
630A/3 230 260 180 50 113 7 210 140 145 65 40 160 13 37 440
315A/4 290 240 180 50 113 7 270 140 145 65 32 160 11 37 440
400A/4 290 240 180 50 113 7 270 140 145 65 35 160 11 37 440
630A/4 290 260 180 50 113 7 270 140 145 65 40 160 13 37 440
