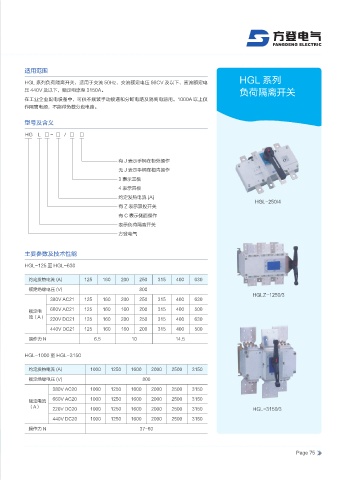

Page 81 - 浙江方登电气有限公司

适用范围
HGL 系列
HGL 系列负荷隔离开关，适用于交流 50Hz、交流额定电压 66CV 及以下、直流额定电
压 440V 及以下，额定电流至 3150A。 负荷隔离开关
在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用。1000A 以上仅
作隔离电源，不能带负载分段电路。

型号及含义
HG L □ - □ / □ □

有 J 表示手柄在柜外操作
无 J 表示手柄在柜内操作
3 表示三极
4 表示四极
约定发热电流 (A)
HGL-250/4
有 Z 表示双投开关
有 C 表示侧面操作
表示负荷隔离开关
方登电气

主要参数及技术性能
HGL-125 至 HGL-630

约定发热电流 (A) 125 160 200 250 315 400 630
额定绝缘电压 (V) 800
HGLZ-1250/3
380V AC21 125 160 200 250 315 400 630
660V AC21 125 160 160 200 315 400 500
额定电
流（A）
220V DC21 125 160 200 250 315 400 630
440V DC21 125 160 160 200 315 400 500
操作力 N 6.5 10 14.5

HGL-1000 至 HGL-3150

约定发热电流 (A) 1000 1250 1600 2000 2500 3150
额定绝缘电压 (V) 800
380V AC20 1000 1250 1600 2000 2500 3150

额定电流 660V AC20 1000 1250 1600 2000 2500 3150
（A） 220V DC20 1000 1250 1600 2000 2500 3150 HGL-3150/3

440V DC20 1000 1250 1600 2000 2500 3150
操作力 N 37-60
