DB-12F(C,V)/125-31.5
全绝缘充气柜系列 多本电气

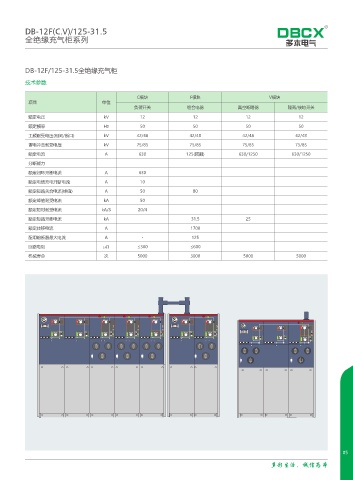

DB-12F/125-31.5全绝缘充气柜

技术参数

C模块 F模块 V模块
项目 单位
负荷开关 组合电器 真空断路器 隔离/接地开关
额定电压 kV 12 12 12 12
额定频率 Hz 50 50 50 50
工频耐受电压(相间/断口) kV 42/48 42/48 42/48 42/48
雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85
额定电流 A 630 125(预期) 630/1250 630/1250
分断能力
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定短路关合电流(峰值) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/S 20/4
额定短路开断电流 kA 31.5 25
额定转移电流 A 1700
配用熔断器最大电流 A - 125
回路电阻 μΩ ≤300 ≤600
机械寿命 次 5000 3000 5000 5000
