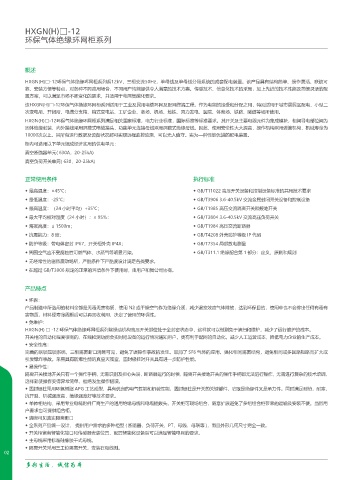

HXGN(H)□-12
环保气体绝缘环网柜系列

概述
HXGN(H)□-12环保气体绝缘环网柜系列系12kV，三相交流50Hz，单母线及单母线分段系统的成套配电装置。该产品具有结构简单、操作灵活、联锁可
靠、安装方便等特点，对各种不同应用场合，不同用户均能提供令人满意的技术方案。传感技术、信息化技术的采用，加上先进的技术性能及简便灵活的配
置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。
该HXGN(H)□-12环保气体绝缘环网柜系列适用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配之用，特别适用于城市居民区配电、小型二
次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
HXGN(H)□-12环保气体绝缘环网柜系列满足相关国家标准，电力行业标准，国际标准等标准要求。其开关及主要电器元件为集成模块，相间导电部位间为
固体绝缘封装，向外接线采用屏蔽式电缆接头，功能单元连接母线采用屏蔽式绝缘母线。因此，使用安全性大大提高，操作机构采用弹簧机构，机械寿命为
10000次以上。其所有运行数据及设备状况都可实现远程监控监测，可以无人值守。实为—种性能优越的配电装置。
柜内可选用以下单元组成经济实用的供电单元：
真空断路器单元( 630A，20-25kA)
真空负荷开关单元( 630，20-25kA)

正常使用条件 执行标准

◆ 最高温度：+45℃； ◆ GB/T11022 高压开关设备和控制设备标准的共用技术要求
◆ 最低温度：-25℃； ◆ GB/T3906 3.6-40.5kV 交流金属封闭开关设备和控制设备
◆ 最高温度：（24 小时平均）+35℃； ◆ GB/T1985 高压交流隔离开关和接地开关
◆ 最大平均相对湿度（24 小时）：≤ 95%： ◆ GB/T3804 3.6-40.5kV 交流高压负荷开关
◆ 海拔高度：≤ 1500m； ◆ GB/T1984 高压交流断路器
◆ 抗震能力：8 度； ◆ GB/T4208 外壳防护等级 IP 代码
◆ 防护等级：带电体密封 IP67，开关柜外壳 IP4X； ◆ GB/T7354 局部放电测量
◆ 周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。 ◆ GB/T311.1 绝缘配合第 1 部分：定义、原则和规则
◆ 无经常性的剧烈震动场所，严酷条件下严酷度设计满足各类要求。
◆ 在超过 GB/T3906 规定的正常的环境条件下使用时，由用户和我公司协商。

产品特点
◆ 环保：
产品制造中所选用的材料全部是无毒无害物质，使用 N2 或干燥空气作为绝缘介质，减少温室效应气体排放，达到环保目的，使用中也不会排出任何有毒有
害物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。
◆ 免维护：
HXGN(H) □ -12 环保气体绝缘环网柜系列除操动机构高压开关部位处于全封密状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。
开关柜的自动化程度很高的，在线检测功能会实时把设备的运行情况通知用户。更有利于配网的自动化。减少人工运营成本，降低电力企业的生产成本。
◆ 安全性高：
完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。取消了 SF6 气体的应用。强化相间隔离结构，避免相间或多回路短路而扩大或
引发爆炸事故。采用具有防爆性能的真空灭弧室，固封极柱对开关具有进一步防护性能。
◆ 易操作性：
隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时侯，隔离开关接地开关的操作手柄都无法进行操作，无需进行复杂的技术培训，
这样就使操作变得异常简单，杜绝发生操作错误。
◆ 固封极柱采用环氧树脂 APG 工艺成型，具有优良的电气性能和机械性能，固封极柱是开关的关键部件，它既是绝缘件又是承力件。同时满足耐热，耐寒，
抗开裂，机械强度高，绝缘强度好等技术要求。
◆ 单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线和电缆插拔头。开关柜可现场组合，随意扩展避免了多组组合柜带来的运输及安装不便。当然用
户要求也可提供组合柜。
◆ 清晰可见真实隔离断口
◆ 全系列产品统—设计， 提供用户需求的多种柜型 ( 断路器，负荷开关，PT，母线，母联等 )，而且外形几何尺寸完全一致。
◆ 开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。
◆ 主母线采用标准硅橡胶干式母线。
◆ 隔离开关采用三工位隔离开关，安装在母线侧。
