IEA-AC
           智能型除湿装置

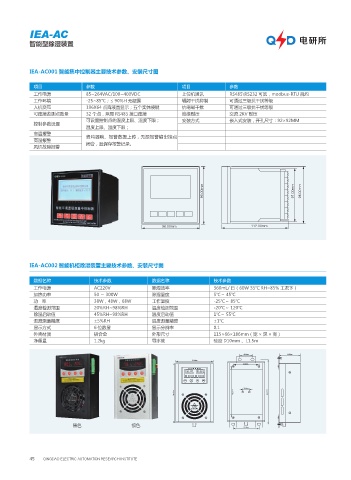

           IEA-AC001 智能集中控制器主要技术参数、安装尺寸图

             项目                参数                               项目              参数
             工作电源              85~264VAC/100~400VDC             上位机通讯           RS485\RS232 可选,modbus-RTU 规约
             工作环境              -25~85℃;≤ 90%H 无凝露               辐射干扰抑制          可通过三级抗干扰等级
             人机交互              196X64 点阵液晶显示;五个实体按键             抗电磁干扰           可通过三级抗干扰等级
             可连接监测点数量          32 个点,采用 RS485 接口连接              绝缘耐压            交流 2KV 耐压
                               可设置控制点的湿度上限、湿度下限;                安装方式            嵌入式安装,开孔尺寸:92×92MM
             控制参数设置
                               温度上限、温度下限;
             高温报警              蜂鸣器响、报警数据上传,无源报警输出接点
             高湿报警
             风机故障报警            闭合,且保存报警记录。







                                                                            NN                             NN       NN






                                                              NN                             NN






           IEA-AC002 智能机柜除湿装置主要技术参数、安装尺寸图


             数据名称                技术参数                数据名称                  技术参数
             工作电源                AC220V              除湿效率                  360mL/ 日(60W 35℃ RH=85% 工况下)
             加热功率                50 ~ 300W           除湿温度                  5℃~ 45℃
             功   率               38W,48W,68W         工作温度                  -25℃~ 85℃
             湿度检测范围              20%RH~98%RH         温度检测范围                -20℃~ 120℃
             除湿启动值               45%RH~98%RH         温度启动值                 1℃~ 55℃
             湿度测量精度              ±5%RH               温度测量精度                ±1℃
             显示方式                6 位数显               显示分辨率                 0.1
             外壳材质                铝合金                 外形尺寸                  115×66×186mm(宽 × 深 × 高)
             净重量                 1.2kg               导水管                   硅胶 D10mm 、L1.5m


                                                                                          NN               NN
                                                                         NN
                                                                                          NN
                                                                  ఄᑞᬓາᜈᎵ
                                                                 36.21    15.66 ą
                                                                   $16 $0/530-
                                                                ᝹Ꮅ     ᆷᝢ
                                                                                          NN
                                                                   NN                  NN          NN

                                                                   Ѣ᮲ԯ
                                                                   ឯӇᥓ૔

                          黑色                  银色                                          NN
