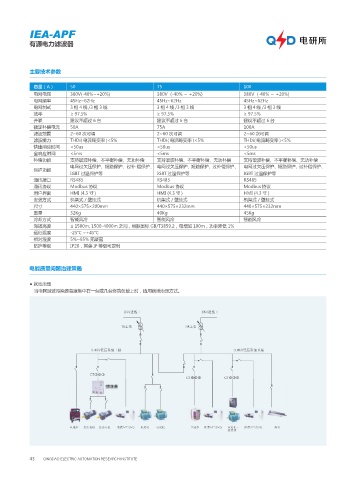

IEA-APF
有源电力滤波器
主要技术参数
容量（A） 50 75 100
电网电压 380V(-40%~+20%) 380V (-40% ～ +20%) 380V (-40% ～ +20%)
电网频率 45Hz~62Hz 45Hz~62Hz 45Hz~62Hz
电网制式 3相4线/3相3线 3相4线/3相3线 3相4线/3相3线
效率 ≥ 97.5% ≥ 97.5% ≥ 97.5%
并联 建议不超过 6 台 建议不超过 6 台 建议不超过 6 台
额定补偿电流 50A 75A 100A
滤波范围 2~60 次可调 2~60 次可调 2~60 次可调
滤波能力 THDi( 电流畸变率 )<5% THDi( 电流畸变率 )<5% THDi( 电流畸变率 )<5%
快速响应时间 <50us <50us <50us
全响应时间 <5ms <5ms <5ms
补偿功能 支持谐波补偿、不平衡补偿、无功补偿 支持谐波补偿、不平衡补偿、无功补偿 支持谐波补偿、不平衡补偿、无功补偿
电网过欠压保护、短路保护、过补 偿保护、 电网过欠压保护、短路保护、过补偿保护、 电网过欠压保护、短路保护、过补偿保护、
保护功能
IGBT 过温保护等 IGBT 过温保护等 IGBT 过温保护等
通讯接口 RS485 RS485 RS485
通讯协议 Modbus 协议 Modbus 协议 Modbus 协议
用户界面 HMI (4.3 寸 ) HMI (4.3 寸 ) HMI (4.3 寸 )
安装方式 机架式／壁挂式 机架式／壁挂式 机架式／壁挂式
尺寸 440×575×200mm 440×575×232mm 440×575×232mm
重量 32Kg 40Kg 45Kg
冷却方式 智能风冷 智能风冷 智能风冷
海拔高度 ≤ 1500m, 1500-4000m 之间，根据国标 GB/T3859.2，每增加 100m，功率降低 1%
运行温度 -25℃ ~+45℃
相对湿度 5%~95% 无凝露
防护等级 IP20，其余 IP 等级可定制
电能质量问题治理策略
● 就地治理
当电网谐波污染源高度集中在一台或几台终端负载上时，适用就地治理方式。
,7䔇㏫Ē ,7䔇㏫ē
: :
ͧऄ ͧऄ
,7Ѻࢷ㈧㐋Ē⃡ ,7Ѻࢷ㈧㐋ē⃡
$5ÐÐÐ
$5ÐÐÐ $5ÐÐÐ
᪠≭ஔ
⩡䭧▵ Ⱐ≭⩡ᱦ Ⱐ≭⩡ᱦ ࢃᓣ"1' 47( ⩡ߔᱦ ⩡ߔᱦ ͙䶽▵ ࢃᓣ"1' 47( ⩡ߔᱦ ࢃᓣ"1' 47( ⚓ᬺ
ऄ䶽ஔ
