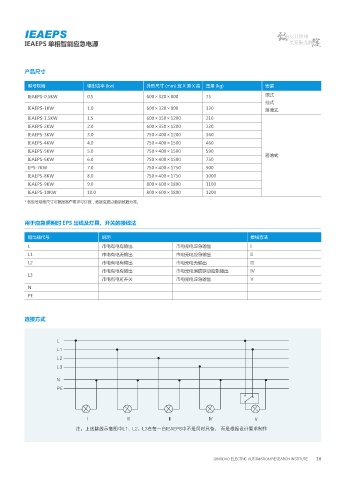

IEAEPS 单相智能应急电源

产品尺寸

型号规格 输出功率 (kw) 外形尺寸 (mm) 宽 X 深 X 高 重量 (kg) 安装
IEAEPS-0.5KW 0.5 600×320×800 75 嵌式
挂式
IEAEPS-1KW 1.0 600×320×800 130 落地式
IEAEPS-1.5KW 1.5 600×350×1200 210
IEAEPS-2KW 2.0 600×350×1200 230
IEAEPS-3KW 3.0 750×400×1200 360
IEAEPS-4KW 4.0 750×400×1500 460
IEAEPS-5KW 5.0 750×400×1500 590
落地式
IEAEPS-6KW 6.0 750×400×1500 750
EPS-7KW 7.0 750×400×1750 900
IEAEPS-8KW 8.0 750×400×1750 1000
IEAEPS-9KW 9.0 800×600×1800 1100
IEAEPS-10KW 10.0 800×600×1800 1200
* 各型号规格尺寸可根据客户要求可订做，数据变更以最新数据为准。

用于应急照明时 EPS 出线及灯具、开关的接线法

输出线代号 说明 接线方法
L 市电有电有输出 市电无电应急输出 I
L1 市电有电无输出 市电无电应急输出 II
L2 市电有电有输出 市电无电无输出 III
市电有电有输出 市电无电消防联动控制输出 IV
L3
市电有电可开关 市电无电应急输出 V
N
PE

连接方式

ซὙʼᤗଋጲᇧ਒ڎ˖- Nj- Nj- ڙඇʶԻ*&"&14˖ʿ௦ՎௐХܫὋ Ꮺ௦಩૵᝹᝟᜵ය҃ͺ

QINGDAO ELECTRIC AUTOMATION RESEARCH INSTITUTE 16
